2. Funzionalità
In questa sezione:
L'interruttore di trasferimento esterno sostituisce l'interruttore di trasferimento CA interno di ogni singola unità MultiPlus-II del sistema. Il sistema funziona in modo quasi identico a quello che utilizza gli interruttori di trasferimento CA interni.
Caratteristiche come la funzionalità UPS, il limite di corrente di ingresso CA, il PowerControl e il PowerAssist rimangono attive.

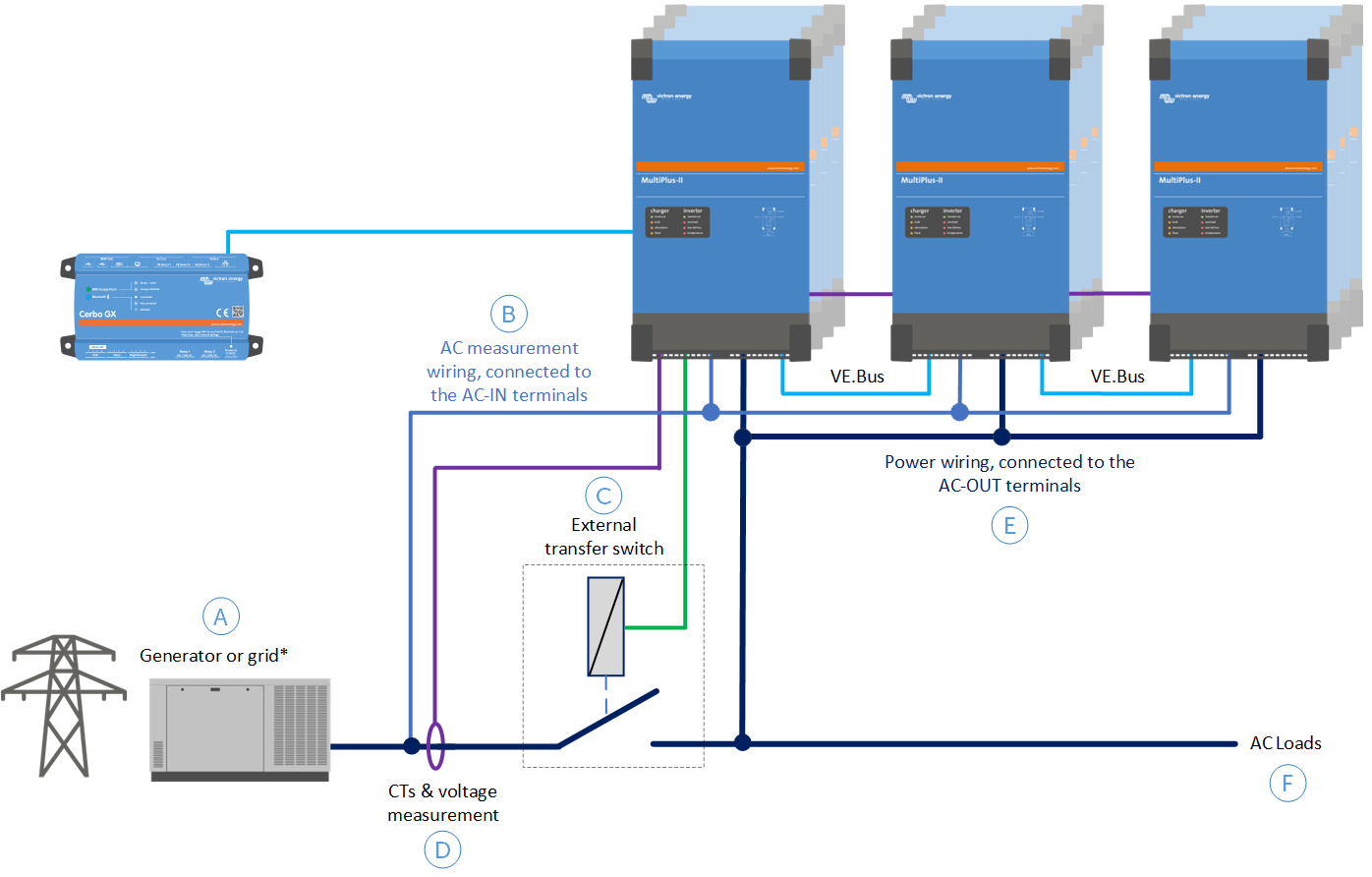

2.1. Diagramma a linea singola
| ||
A | Generatore | |
B | Cablaggio per la misurazione della tensione CA, collegato ai terminali AC-IN del MultiPlus-II | |
C | Interruttore di trasferimento esterno | |
D | Trasformatori di corrente (TC) e cavi di misurazione della tensione CA | |
E | Cablaggio di alimentazione collegato ai terminali AC-OUT del MultiPlus-II | |
F | Carichi CA | |
