16. GX - Avvio/arresto automatico del generatore
16.1. Introduzione all'avvio/arresto automatico del generatore
Per avviare e arrestare automaticamente un generatore, si può usare il relè interno di un dispositivo GX (ad es., CCGX). Questo relè, o interruttore, può essere “fatto scattare” da una serie di condizioni definite dall’utente. Il presente capitolo spiega quali condizioni sono disponibili e mostra tutti i passi necessari per configurare questa utile funzionalità.
Ulteriori informazioni generali sull'uso di un generatore in combinazione con Victron sono disponibili nelle FAQ sul generatore MultiPlus.
16.2. Cablaggio
Per prima cosa, cablare il relè a un generatore. Il relè si trova sul retro del CCGX: Relè indicato. Se si utilizza un Color Control GX, si vedranno due relè sul fondo dell’unità: per la funzionalità avvio/arresto automatico del generatore si può usare solo il Relè 1.
Il cablaggio tra il CCGX e il generatore deve essere "permanente" affinché il generatore continui a funzionare e per consentire l’“Arresto” automatico quando vengono soddisfatti i relativi parametri.
Oltre a dirigere il relè interno, la funzionalità avvio/arresto automatico può essere attivata anche per controllare direttamente i generatori Fischer Panda compatibili. Per ulteriori informazioni su come collegare i generatori Fischer Panda, consultare il capitolo Assistenza per il Generatore Fischer Panda di questo manuale.
Esistono molte varianti di cablaggio sul lato generatore, pertanto si deve consultare il manuale del proprio generatore o il fornitore per conoscere la configurazione di cablaggio remoto di partenza.
16.3. Attivazione della funzione avvio/arresto
Entrare in: Impostazioni → Relè e impostare le opzioni della funzione su Avvio/arresto generatore
Relè
Dopo aver attivato questa funzione, tutte le impostazioni relative alla funzione di Avvio/arresto automatico del generatore si trovano nel menu principale alla voce: Impostazioni → Avvio/arresto generatore.
Generatori Fischer Panda
Attivare la funzione “Avvio Automatico” nel pannello di controllo del generatore Fischer Panda.

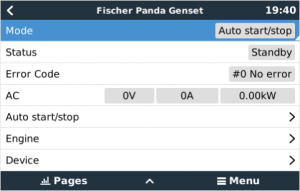

Entrare nella pagina del generatore Fischer Panda e configurare le impostazioni della Modalità su Avvio/arresto automatico
Dopo aver impostato la Modalità, tutte impostazioni diventano disponibili nel menù Avvio/arresto automatico alla fine della pagina.
16.4. Menu avvio/arresto generatore
Entrare in Impostazioni → Avvio/arresto generatore:
Questa è la pagina di panoramica generale della funzione di avvio/arresto del generatore. Questa pagina può essere utilizzata per monitorare lo stato del generatore, visualizzare lo stato degli errori e la cronologia degli ultimi 7 giorni, nonché effettuare le impostazioni necessarie.
Per accedere alla pagina di panoramica, entrare in Impostazioni → Avvio/arresto generatore.
Le singole voci del menu hanno le seguenti funzioni:
Stato: Visualizza lo stato attuale del generatore.
Possibili messaggi di stato:
Arrestato, Riscaldamento, Avviato manualmente, Funzionamento in base alle condizioni, Raffreddamento, Arresto in corso
Errore: Descrizione errore.
Tempo di funzionamento: Tempo di esecuzione del generatore dall’ultimo avvio.
Tempo totale di funzionamento: Tempo di funzionamento del generatore accumulato dal primo avvio. Questo dato è influenzato anche dall'impostazione Tempo totale di funzionamento del generatore (ore) nel menu Tempo di funzionamento e intervallo di manutenzione.
Tempo di manutenzione: Visualizza il tempo rimanente alla prossima manutenzione, come definito nel Menu del tempo di funzionamento e dell'intervallo di manutenzione.
Funzionalità di avvio automatico: Attiva la funzione di avvio/arresto automatico del generatore in base alle condizioni definite nel menu Condizioni.
Avvio manuale: Per maggiori dettagli, consultare la sezione Funzione di avvio manuale .
Tempo di esecuzione quotidiano: Cronologia del tempo di funzionamento degli ultimi 7 giorni.
Impostazioni: È la porta di accesso a tutte le altre caratteristiche.
16.5. Menù impostazioni
Nel menu Avvio/arresto generatore, scorrere verso il basso e premere la barra spaziatrice su Impostazioni per visualizzare il menu Impostazioni.
Condizioni: Il menu Condizioni definisce quando il generatore deve avviarsi e arrestarsi automaticamente. Per maggiori dettagli, consultare il capitolo Condizioni: Parametri definibili dall'utente che attivano un avvio/arresto automatico del generatore.
Tempo minimo di funzionamento: Qui è possibile impostare il tempo minimo di funzionamento del generatore. È buona norma che un generatore, una volta avviato, possa raggiungere la temperatura di esercizio. In caso di avvio manuale, questa impostazione viene ignorata.
Riscaldamento e raffreddamento: Consente di impostare un tempo configurabile per il riscaldamento o il raffreddamento del generatore tramite il controllo del relè, qaundo il relè dell’ingresso CA è aperto e l'inverter/caricabatterie non è collegato ad esso. Consultare la sezione Menu riscaldamento e raffreddamento per i dettagli. Questa funzione richiede un aggiornamento dell'inverter/caricabatterie VE.Bus al firmware 502 o successivo.
Rileva il generatore all'ingresso CA: L'attivazione di questa funzione fa scattare un allarme sul dispositivo GX e il portale VRM invia un'e-mail di allarme
ogni volta che non viene rilevata l'alimentazione nel morsetto di ingresso CA dell'inverter/caricabatterie. Questa funzione segnala un'ampia varietà di problemi, come la mancanza di carburante o un guasto meccanico o elettrico del generatore. Questa funzionalità non è disponibile per i Multi/Quattro collegati al VE.Can.
Richiede che il monitoraggio automatico degli allarmi sul VRM sia attivo, come da impostazione predefinita.
Allarme quando il generatore non si trova in modalità di avvio automatico: Per ulteriori informazioni, consultare la sezione Allarme quando il generatore non si trova in modalità di avvio automatico .
Orari di riposo: Vedere la sezione Orari di riposo nel capitolo Condizioni.
Tempo di funzionamento e manutenzione: Per i dettagli, vedere il menu Tempo di funzionamento e intervallo di manutenzione .
16.5.1. Allarme se la funzione di avvio automatico è disattivata
Se questa opzione è attiva, quando la funzione di avvio automatico rimane disattivata per più di 10 minuti, scatta un allarme. Ciò è particolarmente utile quando il generatore ha appena ricevuto una manutenzione e il tecnico ha dimenticato di rimetterlo in modalità di avvio automatico.
Lo scopo di questa funzione è quello di avvisare quando ci si è dimenticati di riattivare la funzionalità di avvio automatico, ad esempio dopo la manutenzione del generatore. E per i generatori collegati digitalmente, come DSE, ComAp e Fischer Panda, verifica che sul pannello del generatore siano attivati gli Avvii da remoto. Questi sono i due allarmi:
Quando sul dispositivo GX è disattivato l'arresto automatico, viene emesso l'allarme "Avvio/arresto automatico GX disattivato".
Quando l'avvio da remoto non è consentito dal pannello del generatore, cioè all'interno del DSE, del ComAp o del Fischer Panda - di solito ciò avviene durante la manutenzione del generatore - viene emesso l'allarme "Avvio da remoto disattivato nel generatore".
16.5.2. Menu del tempo di funzionamento e dell'intervallo di manutenzione
Ogni generatore deve essere sottoposto a manutenzione dopo un certo periodo di tempo. La frequenza di manutenzione raccomandata dipende in particolare dall’utilizzo e dal tempo di funzionamento del generatore. Tale intervallo di tempo può essere impostato in questo menu, il quale avvia un contatore che genera un avviso quando scade il periodo per la manutenzione necessaria.
Dettaglio delle voci del menu:
Ripristina i contatori del tempo di funzionamento quotidiano: Azzera la cronologia dei 7 giorni di funzionamento.
Tempo di funzionamento totale del generatore (ore): Azzera o modifica le ore totali di funzionamento in modo che corrispondano a quelle del generatore. Ciò influisce anche sulla visualizzazione del "Tempo totale di funzionamento" nella panoramica di avvio/arresto del generatore.
Intervallo di manutenzione del generatore (ore): Imposta l'intervallo di manutenzione (in ore) del generatore. Per istruzioni specifiche, consultare il manuale del generatore.
Azzeramento del timer di servizio: Azzera il timer di servizio. Utilizzare questa opzione dopo aver sottoposto a manutenzione il generatore per far ripartire il contatore "Tempo di manutenzione".
16.5.3. Menu riscaldamento e raffreddamento
Il menu riscaldamento e raffreddamento consente di impostare un tempo configurabile per il riscaldamento o il raffreddamento del generatore tramite il controllo del relè quando il relè dell’ingresso CA è aperto e l'inverter/caricabatterie non è collegato.
Questo stesso menu viene utilizzato anche per i generatori collegati digitalmente (ad esempio, tramite Modbus), nei quali non viene utilizzato il relè GX.
Tenere presente che questa funzione richiede di aggiornare l'inverter/caricabatterie VE.Bus al firmware 502 o successivo.
Tempo di riscaldamento:
Tempo di raffreddamento:
Tempo di arresto del generatore:
|
16.6. Condizioni: Parametri definibili dall'utente che attivano un avvio/arresto automatico del generatore
Per entrare in Condizioni dal menù principale, entrare in: Impostazioni → Avvio/arresto generatore → Impostazioni → Condizioni
Per perdita di comunicazione: Se si verifica un'interruzione della comunicazione tra il CCGX e l'inverter/caricabatterie VE. Bus e sono stati impostati dei parametri che dipendono da queste informazioni, è possibile scegliere tra le seguenti azioni:
Arresta generatore: Se il generatore è in funzione, si arresterà (per difetto).
Avvia generatore: Se il generatore è fermo, si avvierà.
Mantieni in funzionamento: Se il generatore è in funzione al momento della perdita dei dati, questa impostazione lo manterrà in funzionamento.
Arresto del generatore quando è disponibile l'ingresso CA: Questa opzione è ideale per i sistemi di riserva in cui un Quattro ha l’alimentazione/rete elettrica collegata al terminale AC-in 1 o AC-in 2 e un Genset collegato all'altro terminale AC-in. Se questa opzione è attivata, il generatore non si arresta finché non viene ripristinata la tensione di rete dopo un guasto alla rete. Questa funzionalità non è disponibile per i Quattro collegati al VE.Can.
L’utente può impostare i seguenti parametri per far attivare un avvio/arresto automatico del generatore:

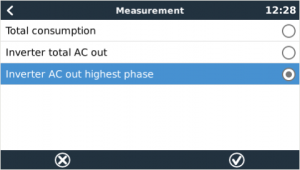

(* Il valore misurato qui sarà il consumo totale di CA del sistema).
I parametri delle condizioni possiedono la priorità data dall'ordine indicato sopra. Quando vengono raggiunte più condizioni contemporaneamente, solo la condizione con priorità più alta viene visualizzata come attiva. Tutte le condizioni attivate saranno valutate, anche se il generatore è già in funzione. Quando la condizione attiva è stata soddisfatta, un parametro non soddisfatto in una condizione a priorità inferiore manterrà il generatore in funzione.
16.6.1. Arresto del generatore quando è disponibile l'ingresso CA
Quest’opzione è ideale per i sistemi di riserva in cui un ingresso CA del Quattro è collegato alla rete elettrica e l'altro ingresso CA è collegato a un generatore. Se viene attivata quest’opzione e l'ingresso CA a cui è collegata la rete è stato definito, il generatore si arresta non appena la rete è nuovamente disponibile dopo un'interruzione. In questo caso il generatore viene prima scollegato e riceve poi il tempo di raffreddamento configurato, prima di essere spento. Vengono concessi altri 15 secondi affinché il generatore completi il processo.
Disattivato: Quando è disponibile l’ingresso CA, l'arresto del generatore rimane disattivato
Ingresso CA 1: L'alimentazione di rete è collegata all'ingresso CA 1
Ingresso CA 2: L'alimentazione di rete è collegata all'ingresso CA 2
16.6.2. Relè attivati dal SoC batteria
|
16.6.3. Relè attivati dalla Corrente Batteria
|

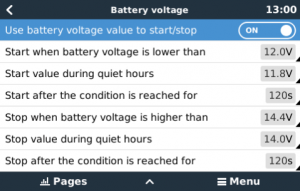

16.6.4. Relè attivati dalla Tensione Batteria
Utilizza il valore della tensione batteria per avvio/arresto: Cambiare la caratteristica da on a off.
Avvia quando la tensione batteria è inferiore a: Quando la tensione della batteria cade al di sotto del valore inserito, il relè avvia il generatore.
Avvia valore durante ore di riposo: Se sono state definite le Ore di riposo, inserire un valore più basso (più critico) per assicurare che il generatore si avvii automaticamente solo quando è assolutamente necessario.
Arresta quando si raggiunge la condizione per: Questa caratteristica integra un relè prima di arrestare il generatore, una volta raggiunto il valore “stop”. Serve per assicurarsi che l’aumento di tensione è stabile.
16.6.5. Relè attivati dal carico CA
Gli attivatori di carico CA funzionano in modo simile agli altri attivatori, ma la funzione è perfezionata da un'impostazione di Misurazione. Tale impostazione è disponibile per il firmware v2.0 e successivi e ha tre valori possibili:
|
16.6.6. Relè attivati da Alta temperatura dell’inverter
|
16.6.7. Relè attivati da Sovraccarico dell'inverter:
|
16.6.8. “Test di funzionamento” automatico e periodico

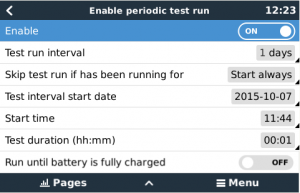

Questa caratteristica consente avvii automatici del generatore periodici, come un “test di funzionamento”.
Intervallo del test di funzionamento: Impostare l’intervallo tra test di funzionamento.
Salta test funzionamento se è stato in funzione per: Salterà il test se durante l’intervallo tra test di funzionamento il generatore funziona per almeno lo stesso tempo necessario per eseguire il “test di funzionamento”.
Data di avvio intervallo del test: Il contatore di “test di funzionamento” inizia a contare dalla data qui inserita. Non si eseguiranno test di funzionamento finché la data qui impostata non sia stata raggiunta.
Ora di avvio: Ora del giorno in cui inizia il “test di funzionamento” del generatore.
Durata test: Durata del test.
Tieni in funzione finché la batteria è completamente carica: Attivando questa caratteristica, il “test di funzionamento” prosegue finché la batteria non è completamente carica, invece che per un periodo di tempo prestabilito.
16.6.9. Funzione di avvio manuale
Utilizzare la caratteristica Avvio manuale per avviare remotamente il generatore. Si può anche premere Start quando il generatore è già in funzione: ciò assicura che il generatore non si arresti automaticamente quando la condizione che ha provocato il suo avvio sia stata soddisfatta. In altre parole, la funzione di Avvio manuale sovrascrive i parametri di arresto automatico.
Esistono due modi per avviare manualmente il generatore:

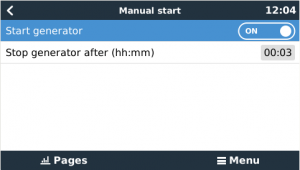

Mediante il menù Avvio manuale: Entrare in Avvio/arresto generatore → Avvio manuale e selezionare il grafico per avviare il generatore.

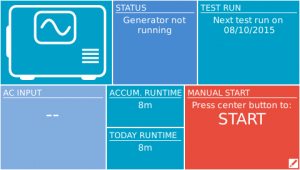

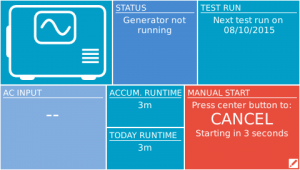

Mediante il grafico della “Home page” GX del Generatore: Premere il pulsante in alto a sinistra sul CCGX o sulla Consolle Remota del Color Control GX e aprire la pagina Generatore. Poi premere il pulsante centrale. Per prima cosa, scegliere come si vuole arrestare il generatore: manualmente o inserendo un tempo di funzionamento. Dopo aver effettuato la selezione, inizia un conto alla rovescia di cinque secondi, durante il quale si può interrompere l’avvio manuale premendo il pulsante centrale.

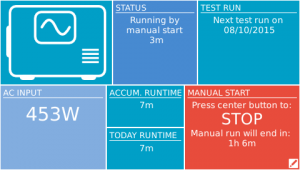

AVVERTENZA: Se il generatore è stato avviato manualmente (in remoto) senza aver arrestato il cronometro, continuerà a funzionare finché non si prema manualmente anche il pulsante “Off”.

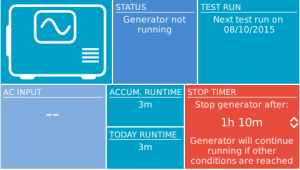

Il timer di arresto è disponibile per entrambi i metodi di avvio manuale da remoto del generatore e il suo utilizzo garantisce che il generatore si arresti automaticamente... e che non venga dimenticato inavvertitamente.
Tenere presente che l’arresto manuale del generatore si può eseguire solo quando è non è attiva alcuna condizione “funzionamento” non soddisfatta. Se si vuole forzare l’arresto di un generatore, per prima cosa disattivare la funzione che lo mantiene in funzionamento, oppure disattivare la funzione Avvio/arresto generatore.
16.6.10. Ore di riposo
Le Ore di riposo consentono di definire un periodo durante il quale il rumore di un generatore in funzione sarebbe molesto e di impostare valori diversi per le condizioni che causano l'avvio automatico durante questo periodo, garantendo così che il generatore si avvii solo quando è assolutamente necessario.

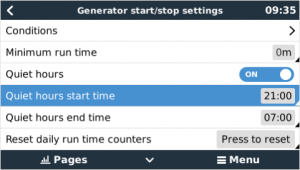

Nel menù principale, entrare in Impostazioni → Avvio/arresto generatore → Impostazioni, quindi attivare la funzione Ore di riposo. Definire l’ora di inizio e l’ora di termine delle Ore di riposo nei riquadri che appaiono più sotto.
Le Ore di riposo diverranno la condizione permanente (se attivata) se le ore di “avvio” e di “arresto” coincidono.
Utilizzo delle Ore di riposo come strumento per definire due serie di preferenze utente
In alternativa, la funzione Ore di riposo può essere utilizzata per definire il modo in cui si desidera che il sistema risponda a circostanze diverse, ad esempio:
Mattina presto/SoC basso: Il SoC della batteria è spesso più basso al mattino. Se a questo si aggiunge un tempo nuvoloso, o pannelli orientati verso ovest e che tendono a funzionare meglio nel pomeriggio, si verifica una circostanza in cui il generatore può avviarsi automaticamente al mattino a causa di una condizione di basso SoC della batteria, ma più tardi, quando la giornata si schiarisce, l'energia solare viene sprecata perché il lavoro è già stato svolto dal generatore. L'impostazione della funzione Ore di riposo per coprire questo periodo, insieme a condizioni di avvio automatico più basse, contribuirà a evitare inutili avvii automatici del generatore.
Casa di vacanza: Le case di villeggiatura abitate solo a tempo parziale registrano consumi molto più elevati quando si utilizzano. La funzione Ore di riposo può essere utilizzata per impostare parametri di avvio automatico molto più bassi quando la casa è in uso rispetto a quando è vuota. Le Ore di riposo dovrebbero essere impostate come condizione permanente (vedi sopra) durante l'occupazione; la funzione Ore di riposo può essere disattivata quando la casa è vuota.
16.7. Risoluzione dei problemi
Fischer Panda: Il generatore non si avvia e appare un errore “Controllo interruttore remoto disattivato”
Attivare la funzione “Avvio automatico” nel pannello di controllo del Fischer Panda.
Fischer Panda: La funzione avvio/arresto automatico ha smesso di funzionare dopo un errore.
Assicurarsi che il problema sia stato risolto, poi cancellare l’errore e la funzione avvio/arresto automatico riprenderà a funzionare.
