9. Guida di installazione rapida del ESS
Questa guida di installazione rapida elenca tutti i passi necessari per installare e configurare un sistema ESS di Victron Energy. Spiega brevemente ogni passo e fornisce anche i link da seguire per trovare informazioni più approfondite riguardo ognuno di essi.
Il manuale completo del ESS si può trovare qui: Manuale di Progettazione e installazione dell’ESS
9.1. Passo 1 - Capire come funziona un sistema ESS di Victron Energy
Familiarizzarsi con il sistema ESS di Victron Energy.
Un buon inizio è quello di guardare questo video:

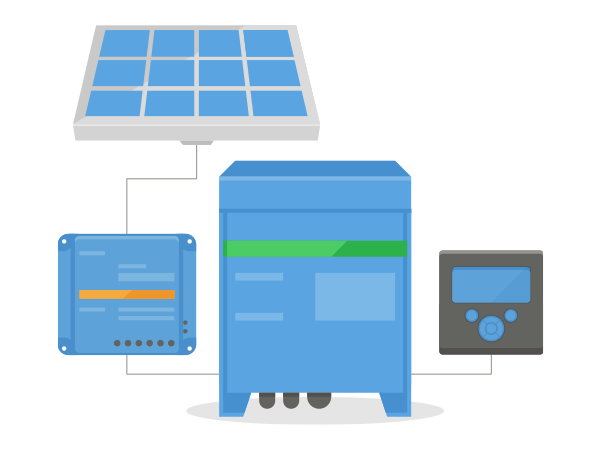

9.2. Passo 2 - Decidere il tipo di ESS necessario
Esistono vari modalità di configurazione di un ESS. Tali modalità si possono anche combinare fra loro:
ESS abbinato a CC
ESS abbinato a CA
Si utilizza un contatore di energia
Parallelo alla rete
Si utilizzano carichi essenziali

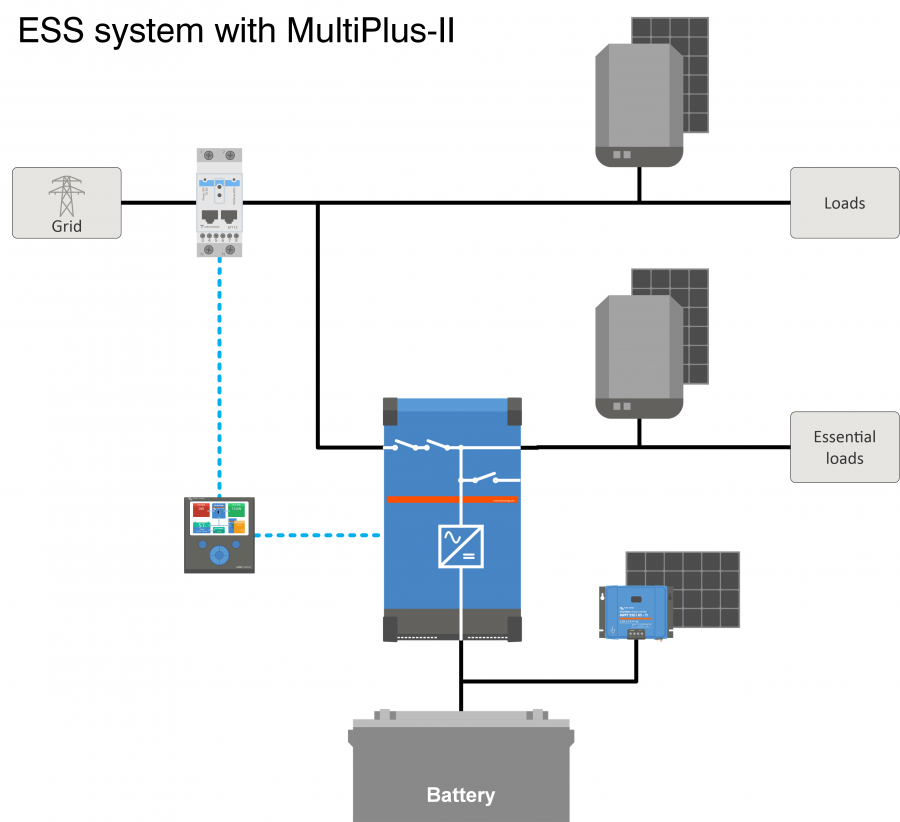

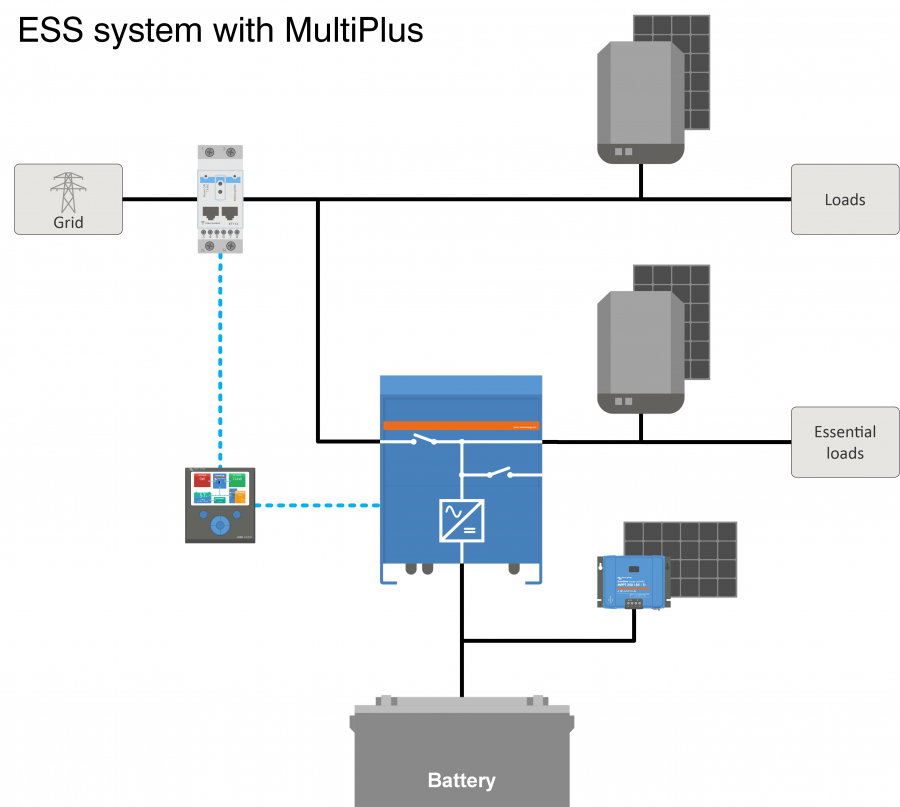

Vedere i disegni più sotto per farsi un’idea di tutte le possibilità. Il primo disegno mostra il cablaggio quando si utilizza un MultiPlus-II, mentre il secondo mostra il cablaggio di un MultiPlus o di un Quattro.
Entrambi i disegni mostrano tutte le combinazioni di abbinamento a CA e CC.
9.3. Passo 3 - Selezionare l’hardware del sistema
Si prega di vedere l’elenco qui sotto. Si forniscono i link alle pagine prodotto più importanti
Saranno necessari:
Inverter/caricabatterie Victron: https://www.victronenergy.com/inverters-chargers
Interfaccia MK3-USB Victron : https://www.victronenergy.com/accessories/interface-mk3-usb
Un dispositivo Victron GX, come il CCGX o il Venus GX: https://www.victronenergy.com/live/venus-os:start
Cavo o cavi RJ45 UTP: https://www.victronenergy.com/cables/rj45-utp-cable
Batterie
Per un ESS abbinato a CC saranno anche necessari:
Caricatori solari MPPT Victron: https://www.victronenergy.com/solar-charge-controllers
Cavo o cavi VE.direct Victron: https://www.victronenergy.com/cables/ve.direct.cable
Pannelli solari
Per un ESS abbinato a CA saranno necessari anche:
Inverter collegato alla rete
Pannelli solari
Se il ESS necessita un contatore di energia, saranno necessari:
Contatori Victron Energy: https://www.victronenergy.com/accessories/energy-meter
E uno o più accessori per Contatori di Energia:
Interfaccia ASS030572018 - RS485 a USB interface Victron da 1,8 m: https://www.victronenergy.com/accessories/rs485%20to%20usb%20interface
Convertitore Zigbee a USB e RS485 Victron: https://www.victronenergy.com/accessories/zigbee-converters
Per misurare la potenza FV proveniente dall’inverter FV collegato alla rete di tipo diverso da Fronius, SMA, ABB o Solar Edge, sarà necessario uno dei seguenti elementi:
Sensore corrente Victron: https://www.victronenergy.com/accessories/ac-current-sensor
Contatori Victron Energy: https://www.victronenergy.com/accessories/energy-meter
I dettagli su come misurare l’uscita di un inverter FV collegato in rete, si trovano nel manuale del CCGX: https://www.victronenergy.com/media/pg/CCGX/en/installation.html#UUID-347e92f6-0d4b-eef5-9787-22fbcb9aa13c
Per dotare il sistema di Wi-Fi, sarà necessario:
Modulo Wi-Fi Victron: BPP900100200 o BPP900200200
I particolari per collegare il dispositivo GX a internet si trovano nel manuale del CCGX al capitolo Internet
Se fosse presente una batteria intelligente, come una BYD, sarà necessario:
Cavo BMS VE.Can a CAN-bus: https://www.victronenergy.com.au/cables/ve-can-to-can-bus-bms
9.4. Passo 4 - Installazione del dispositivo
Installare e cablare tutte le parti del sistema, seguendo le istruzioni dei rispettivi manuali.
Non collegare cavi di comunicazione tra parti diverse, giacché tale operazione si eseguirà in secondo momento
Per trovare i manuali di installazione pertinenti, seguire i link riportati ai passi precedenti. Tali link indirizzano alle sezioni di interesse di ogni prodotto. Poi cliccare sul prodotto in oggetto. Nella pagina prodotto, scorrere verso il basso fino a “Downloads” e selezionare “manuali” nel menù a discesa.
9.5. Passo 5 - Aggiornamento del firmware di tutti i dispositivi
CCGX o Venus GX
Il modo più semplice è quello di lasciare che il CCGX o il Venus eseguano un aggiornamento automatico, che si può selezionare nel rispettivo menù, dopo averli collegati a internet. Altrimenti, eseguire l’aggiornamento tramite scheda SD. Per le istruzioni riguardanti l’aggiornamento vedere: Come aggiornare un dispositivo GX
Inverter/caricabatterie e Caricatori Solari MPPT
Utilizzare VictronConnect; le istruzioni si trovano nel manuale VictronConnect, alla sezione Aggiornamenti del firmware.
9.6. Passo 6 - Configurare inverter/caricabatterie in parallelo o trifase
(saltare questo passo se si utilizza un solo inverter/caricabatterie)
Se il sistema ESS contiene vari inverter/caricabatterie, si devono prima configurare questi ultimi, affinché funzionino in parallelo o trifase.
Le istruzioni a questo riguardo si trovano nel manuale: Sistemi VE.Bus in parallelo e trifase
9.7. Passo 7 - Configurazione dell’inverter/caricabatterie
L’inverter deve essere configurato
Scaricare e installare il pacchetto di software VE Configure Tools nella sezione Download software
Collegare il computer all’inverter tramite l’interfaccia MK3
Vedere questo video per sapere come usare VE.Configure: https://youtu.be/V1Zceq02vMA
Le seguenti impostazioni sono importanti:
Impostazioni di monitoraggio batteria
Impostazioni caricabatterie
Impostazioni limite entrata CA
Impostazioni rete
Aggiungi assistente ESS all’Inverter/caricabatterie
Per i dettagli, vedere la relativa sezione del Manuale di progettazione e installazione del ESS.
9.8. Passo 8 - Collegamento di tutti i cavi di comunicazione
Collegare il CCGX agli inverter/caricabatterie mediante il cavo RJ45
Collegare il MMPT al CCGX mediante il cavo VE.Direct
Collegare i contatori di energia al CCGX mediante l’interfaccia USB a RS485 o le unità Zigbee
Collegare la batteria intelligente al CCGX mediante un cavo speciale RJ45
Collegare il CCGX a internet mediante il cavo Ethernet o il modulo Wi-Fi
9.9. Passo 9 - Eseguire le impostazioni del dispositivo GX
Nel CCGX, entrare nelle impostazioni del ESS ed eseguire le relative impostazioni
Entrare in Can-bus, selezionare batteria intelligente
Trovare Fronius, SMA o Solar Edge nel CCGX e assegnare il ruolo corretto
Trovare il sensore in uso nel CCGX e assegnare il ruolo corretto
Trovare il/i contatore/i di energia nel CCGX e assegnare il ruolo corretto
Per i dettagli, vedere la relativa sezione del Manuale di progettazione e installazione del ESS.
9.10. Passo 10 - Configurazione tramite VRM
Entrare nel VRM di Victron
Creare un account utente (se non se ne possiede uno)
Aggiungere il sistema all’account
Verificare che la registrazione sia corretta
Per ulteriori informazioni, vedere la Documentazione del Portale VRM.
9.11. Passo 11 - Messa in servizio
Per la messa in servizio del sistema, vedere nel manuale del ESS la sezione Messa in servizio.
Si consiglia di limitare l’accesso all’utente finale
Si consiglia di disattivare gli aggiornamenti automatici del firmware
