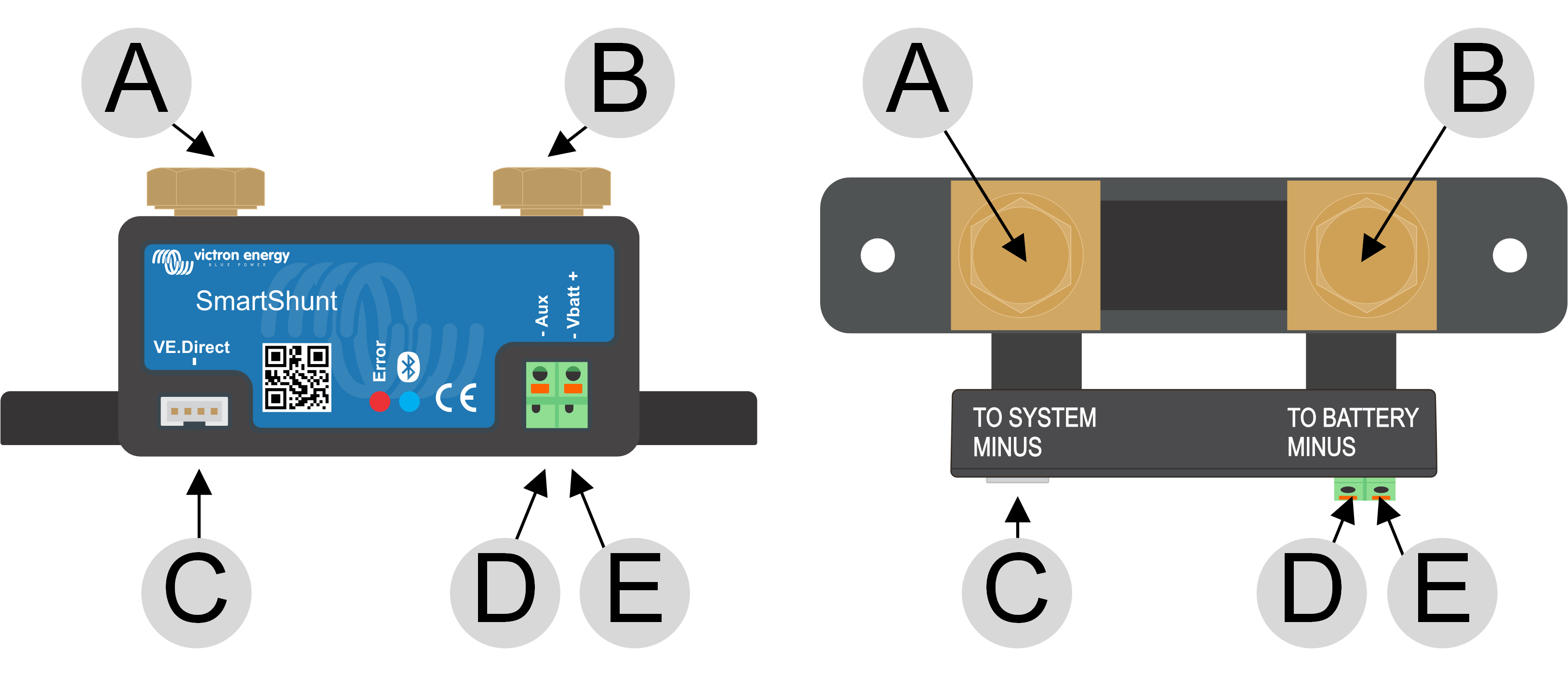

Manuale - SmartShunt

Lo SmartShunt possiede una qualifica IP21, non è impermeabile e deve essere montato in un luogo asciutto.

Lo SmartShunt è dotato di due fori da 5,5 mm per il montaggio, siti sulla sua base. I fori si possono usare per avvitare o imbullonare lo SmartShunt su una superficie dura (le viti non sono comprese).

Per sapere dove si trovano esattamente i fori di montaggio, vedere i disegni quotati nell’appendice di questo manuale.

Vista superiore dello SmartShunt con indicazione dei fori di montaggio e vista laterale dello SmartShunt con indicazione della modalità di montaggio.

Procedura di connessione:

Ora il monitor della batteria è alimentato. , il LED del Bluetooth inizia a lampeggiare e il Bluetooth è attivo.

Per essere perfettamente funzionante, il monitor della batteria deve essere configurato; vedere il capitolo Configurazione .

Se si dovesse usare il monitor della batteria per monitorare una seconda batteria, il punto medio del banco batterie o la temperatura della batteria, leggere uno dei 3 paragrafi successivi per sapere come fare e poi passare al capitolo Configurazione.

Installazione di base del monitor della batteria.

Oltre al controllo complessivo del banco batterie principale, è possibile monitorare anche un secondo parametro, che può essere uno dei seguenti:

Questo capitolo descrive la procedura per cablare il morsetto Aux per monitorare le tre opzioni precedenti.

3.5.1. Connessione ausiliare per monitorare la tensione di una seconda batteria

Per monitorare la tensione di una seconda batteria, come una batteria di avviamento o una batteria ausiliare.

Procedura di connessione:

1. Verificare che il polo negativo della seconda batteria sia collegato al lato SYSTEM MINUS dello shunt.

2. Collegare il pin a ghiera del secondo cavo rosso con fusibile allo shunt, inserendo il pin nel morsetto Aux.

3. Collegare la linguetta M10 del secondo cavo rosso con fusibile al morsetto positivo della seconda batteria.

Monitor della batteria con monitoraggio ausiliare della seconda batteria.

3.5.2. Connessione ausiliare per monitorare il punto medio di un banco batterie

Per utilizzarlo con di un banco batterie formato da varie batterie cablate in serie o in serie/parallelo per creare un banco batterie da 24 V o 48 V.

Procedura di connessione:

1. Collegare il pin a ghiera del secondo cavo rosso con fusibile allo shunt, inserendo il pin nel morsetto Aux.

2. Collegare il capocorda M10 del secondo cavo rosso con fusibile al morsetto positivo del punto medio.

Per ulteriori informazioni sul monitoraggio del punto medio e per ulteriori schemi sul cablaggio del punto medio del banco batterie, consultare il capitolo Monitoraggio della tensione del punto medio .

Monitor della batteria con monitoraggio ausiliare del punto medio.

3.5.3. Connessione ausiliare per monitorare la temperatura

Per monitorare la temperatura di una batteria mediante il Sensore di temperatura per BMV-712 Smart e per BMV-702 (non in dotazione). Tale sensore deve essere acquistato a parte. Tenere presente che questo sensore di temperatura è diverso da quelli in dotazione con gli inverter/caricabatterie ed alcuni caricabatterie di Victron.

Sensore di temperatura per il monitor della batteria

Procedura di connessione:

• Collegare il pin a ghiera del cavo nero del sensore di temperatura inserendo il pin nel morsetto Aux.

• Collegare il pin a ghiera del cavo rosso inserendo il pin nel morsetto Vbatt +.

• Collegare la linguetta M10 del sensore di temperatura al morsetto positivo della batteria.

Monitor della batteria con rilevamento ausiliare della temperatura.

Nota

Tenere presente che, se si utilizza il sensore di temperatura, non sono necessari i due cavi rossi con fusibile in dotazione con il monitor della batteria. Il sensore di temperatura sostituirà tali cavi.

Se il sistema comprende un dispositivo GX, come un Cerbo GX, il monitor della batteria può essere collegato a tale dispositivo mediante un cavo VE.Direct o un’interfaccia VE.Direct a USB.

Dopo averlo collegato, il dispositivo GX si può usare per leggere tutti i parametri monitorati della batteria. Per ulteriori informazioni, vedere il capitolo Collegamento a un dispositivo GX e al portale VRM.

Il monitor della batteria è collegato a un Cerbo GX e a uno schermo GX Touch.

Quando si utilizza il monitor della batteria come contatore CC, cablarlo al dispositivo o al circuito che deve essere monitorato.

È anche possibile che il sistema abbia un monitor della batteria principale assieme a un monitor della batteria separato e configurato come monitor CC per monitorare un particolare dispositivo o circuito.

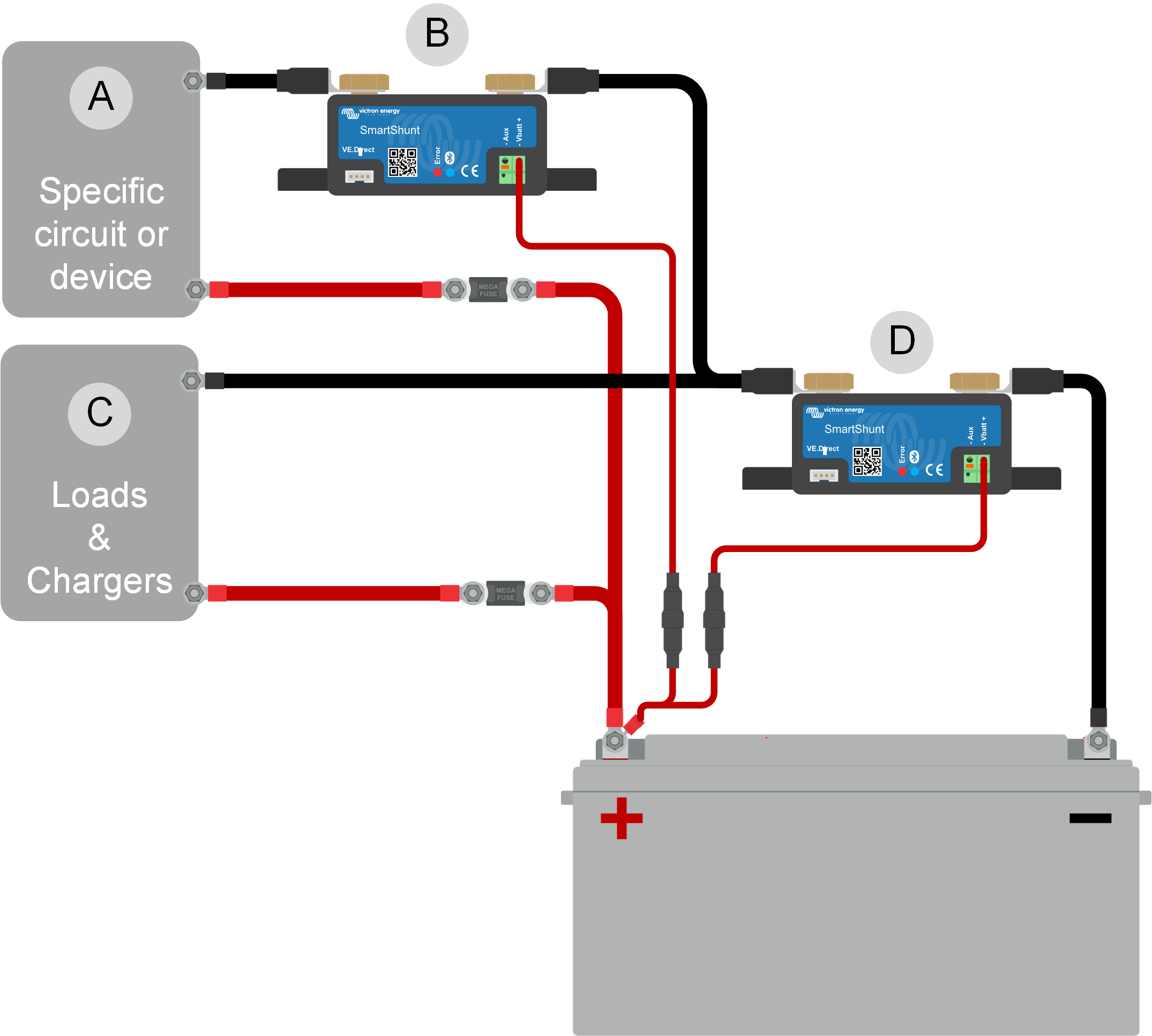

Esempio di sistema che comprende un monitor della batteria principale assieme a un monitor della batteria separato e configurato come monitor CC per monitorare un particolare dispositivo o circuito. Un monitor della batteria viene utilizzato come contatore di CC (B) e l'altro viene utilizzato come monitor della batteria (D).
