21. Appendice
21.1. RV-C
21.1.1. DGN supportati
Questo capitolo descrive quali dati dei dispositivi supportati sono disponibili e i corrispondenti DGN (Data Group Number).
Il RV-C definisce diversi messaggi. Una specifica dettagliata del protocollo e della definizione dei messaggi è disponibile pubblicamente su RV-C.com.
21.1.2. Uscita RV-C
Generico
L'interfaccia RV-C principale del GX e tutti i dispositivi virtuali riportano i DGN minimi richiesti:
DGN | DGN# | Descrizione |
---|---|---|
Product_ID | 0xFEEB | Produttore, nome del prodotto, numero di serie |
SOFTWARE_ID | 0xFEDA | Versione software |
DM_RV | 0x1FECA | Diagnosi |
DM01* | 0x0FECA | Diagnosi |
* Oltre al DGN DM_RV 0x1FECA, è stato annunciato anche il DGN J1939 DM01 0x0FECA per tutti i dispositivi di uscita RV-C, al fine di supportare i vecchi pannelli di controllo RV-C che non supportano il DGN DM_RV.
Interfaccia principale
L'interfaccia principale del GX si identifica come "Pannello di controllo" (DSA=68) su RV-C ed è responsabile della richiesta e dell'elaborazione dei dati da tutti i nodi RV-C.
Messaggi della sorgente CC
Tutti i dispositivi collegati in CC sono in grado di segnalare DC_SOURCE_STATUS_1. Ciò comprende i servizi di inverter/caricabatterie, inverter, caricabatterie, batterie e caricabatterie solari. Gli Inverter/caricabatterie e le Batterie/BMS VE.Bus riportano corrente e tensione CC, mentre tutti gli altri dispositivi riportano solo la tensione.
Secondo le specifiche dell’RV-C, solo un nodo può trasmettere messaggi di sorgente CC dalla stessa istanza. Ogni tipo di dispositivo ha una propria priorità che viene utilizzata per determinare quale nodo deve inviare i messaggi di sorgente CC. Prendiamo in considerazione il seguente sistema:
Inverter/caricabatterie (sorgente CC istanza 1, prio 100)
Caricabatterie solare (sorgente CC istanza 1, prio 90)
Caricabatterie CA con 3 uscite (sorgente CC istanza 1, 2 e 3, prio 80)
Monitor della batteria (sorgente CC istanza 1, prio 119)
In questo caso, il monitor della batteria trasmette i dati della sorgente CC con l'istanza 1, che ha la massima priorità. Inoltre, il caricabatterie CA trasmette i dati della sorgente CC con le istanze 2 e 3 (uscita 2 e 3), poiché non vi sono altri dispositivi con tali istanze. Per ulteriori informazioni sui messaggi della sorgente CC, consultare il manuale delle specifiche dell’RV-C. Il capitolo 6.5.1 spiega il meccanismo di priorità.
Inverter/caricabatterie VE.Bus
Dispositivi
Solo MultiPlus/Quattro VE.Bus. Anche l'inverter Phoenix VE.Bus viene esportato da questo servizio, ma con il numero di ingressi CA impostato a 0. Il DSA è impostato su 66 (inverter #1).
Istanze
Inverter: istanza predefinita 1, configurabile da 1...13
Caricabatterie: istanza predefinita 1, configurabile da 1...13
Linea #1: istanza predefinita 0 (L1), configurabile da 0...1
Linea #2: istanza predefinita 1 (L2), configurabile da 0...1
Sorgente CC: istanza predefinita 1, configurabile da 1...250
Stato
DGN | DGN# | Valore |
---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | L1 Tensione, corrente e frequenza di uscita CA L2 Tensione, corrente e frequenza di uscita CA I dati della L2 non vengono inviati se non sono configurati |
INVERTER_STATUS | 0x1FFD4 | Stato dell'inverter |
CHARGER_AC_STATUS_1 | 0x1FFCA | L1 Tensione, corrente e frequenza di ingresso CA L2 Tensione, corrente e frequenza di ingresso CA I dati della L2 non vengono inviati se non sono configurati |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Limite corrente in ingresso |
CHARGER_STATUS | 0x1FFC7 | Stato caricabatterie |
CHARGER_STATUS_2 | 0x1FEA3 | corrente e tensione CC |
CHARGER_CONFIGURATION_STATUS | 0x1FFC6 | Corrente di carica massima |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Limite corrente di ingresso, Corrente di carica massima (%) |
DC_SOURCE_STATUS_1 | 0x1FFFD | corrente e tensione CC Priorità fissa di 100 (inverter/caricabatterie) |
Comandi
DGN | DGN# | Valore |
---|---|---|
INVERTER_COMMAND 1) | 0x1FFD3 | Attiva/disattiva inverter |
CHARGER_COMMAND 1) | 0x1FFC5 | Attiva/disattiva caricabatterie |
CHARGER_CONFIGURATION_COMMAND | 0x1FFC4 | Corrente di carica massima Nota: questa è un'impostazione volatile e si ripristina al valore con cui l'unità è stata configurata dopo un riavvio dell'inverter/caricabatterie. |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Limite di corrente in entrata del caricabatterie |
1 ) Dall’RV-C è possibile controllare separatamente il caricabatterie e l'inverter. Questi due valori on/off vengono poi combinati in un unico valore di commutazione (come si vede nella pagina VE.Bus dell'interfaccia utente del GX, vedi voce in alto nella schermata sottostante). Se l'inverter/caricabatterie è acceso, spegnendo il caricabatterie funziona solo l'inverter. Spegnendo l'inverter funziona solo il caricabatterie (se è collegata la potenza da banchina).
Victron definisce le seguenti opzioni per il controllo di un inverter/caricabatterie combinato:
Stato | Osservazioni |
---|---|
Spento | Sia l'inverter che il caricabatterie sono spenti |
Solo inverter | È acceso solo l’inverter |
Solo caricabatterie | È acceso solo il caricabatterie |
Acceso | Sia l'inverter che il caricabatterie sono accesi |
Ciò si riflette nell'opzione di menu Interruttore:
Inverter
Dispositivi
Inverter Phoenix VE.Direct e Inverter RS. Il DSA è impostato su 66 (Inverter #1).
Istanze
Inverter: istanza predefinita 2, configurabile da 1...13
Linea: istanza predefinita 0 (L1), configurabile da 0...1
Sorgente CC: istanza predefinita 1, configurabile da 1...250
Stato
DGN | DGN# | Valore |
---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | L1 Tensione, corrente e frequenza di uscita CA |
INVERTER_STATUS | 0x1FFD4 | Stato dell'inverter |
DC_SOURCE_STATUS_1 | 0x1FFFD | Tensione CC Priorità fissa di 60 (inverter) |
Comandi
DGN | DGN# | Valore |
---|---|---|
INVERTER_COMMAND | 0x1FFD3 | Attivazione/disattivazione/rilevamento del carico dell'inverter |
Caricabatterie CA
Dispositivi
Skylla-I, Skylla-IP44/IP65, caricabatterie Phoenix Smart IP43. Il DSA è impostato su 74 (Convertitore #1).
Istanze
Caricabatterie: istanza predefinita 2, configurabile da 1...13
Linea: istanza predefinita 0 (L1), configurabile da 0...1
Sorgente CC# 1: istanza predefinita 1, configurabile da 1...250
Sorgente CC# 2: istanza predefinita 2, configurabile da 1...250
Sorgente CC# 3: istanza predefinita 3, configurabile da 1...250
Stato
DGN | DGN# | Valore |
---|---|---|
CHARGER_AC_STATUS_1 | 0x1FFCA | Corrente CA |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Limite corrente in ingresso |
CHARGER_STATUS | 0x1FFC7 | Stato caricabatterie |
CHARGER_STATUS_2 | 0x1FEA3 | Sorgente CC #1: tensione, uscita corrente 1 Sorgente CC #2: tensione, uscita corrente 2 Sorgente CC #3: tensione, uscita corrente 3 Le istanze 2 e 3 non vengono inviate se non sono presenti |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Limite corrente in ingresso |
DC_SOURCE_STATUS_1 | 0x1FFFD | Sorgente CC #1: tensione Sorgente CC #2: tensione Sorgente CC #3: tensione Le istanze 2 e 3 non vengono inviate se non sono presenti. Priorità fissa di 80 (caricabatterie) |
Comandi
DGN | DGN# | Valore |
---|---|---|
CHARGER_COMMAND | 0x1FFC5 | Attiva/disattiva caricabatterie |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Limite corrente in ingresso |
Caricabatterie solare
Dispositivi
BlueSolar, SmartSolar, MPPT RS. Il DSA è impostato su 141 (Regolatore di Carica Solare).
Istanze
Caricabatterie: istanza predefinita 1, configurabile da 1...250
Sorgente CC: istanza predefinita 1, configurabile da 1...250
Stato
DGN | DGN# | Valore |
---|---|---|
SOLAR_CONTROLLER_STATUS | 0x1FEB3 | Stato operativo |
SOLAR_CONTROLLER_STATUS_5 | 0x1FE82 | Rendimento totale |
SOLAR_CONTROLLER_BATTERY_STATUS | 0x1FE80 | Tensione, corrente batteria |
SOLAR_CONTROLLER_ARRAY_STATUS | 0x1FDFF | Tensione, corrente FV |
DC_SOURCE_STATUS_1 | 0x1FFFD | Tensione CC Priorità fissa di 90 (caricabatterie + 10) |
Batteria/BMS
Dispositivi
BMV, SmartShunt, Lynx Shunt, Lynx Ion, Lynx Smart BMS, batterie BMS-Can. Il DSA è impostato su 69 (Monitor dello Stato di Carica della Batteria).
Istanze
Principale: istanza predefinita 1, configurabile 1...250; priorità predefinita 119, configurabile 0...120
Avviamento: istanza predefinita 2, configurabile 1...250; priorità predefinita 20, configurabile 0...120
Stato
DGN | DGN# | Valore |
---|---|---|
DC_SOURCE_STATUS_1 | 0x1FFFD | Tensione, corrente L'istanza Avviamento non viene inviata se la batteria di avviamento non è presente |
DC_SOURCE_STATUS_2 | 0x1FFFC | Temperatura, SoC, tempo rimanente |
DC_SOURCE_STATUS_4 | 0x1FEC9 | Tensione e corrente massime desiderate |
Serbatoi
Dispositivi
Serbatoi integrati, serbatoio GX, serbatoi N2K. Il DSA è impostato su 73 (GPL) per i serbatoi GPL e 72 (Sistema serbatoio acqua/reflue) per tutti gli altri tipi di serbatoio.
Istanze
Serbatoio: istanza predefinita 0, configurabile da 0...15
Stato
DGN | DGN# | Valore |
---|---|---|
TANK_STATUS | 0x1FFB7 | Tipo di fluido, livello relativo, livello assoluto, dimensioni del serbatoio Risoluzione fissata a 100 |
RV-C supporta solo 4 tipi di serbatoio (0..3), mentre Victron supporta fino a 11 tipi di serbatoio. La tabella con i tipi di serbatoio aggiuntivi è specifica per Victron ed è compatibile con i tipi di serbatoio da noi utilizzati.
Tipi di serbatoio supportati:
Venus / NMEA 2000 | RV-C | |
---|---|---|
Tipo di fluido | Codice del fluido | Tipo |
Carburante | 0 | 4 (definito dal fornitore) |
Acqua dolce | 1 | 0 |
Acqua di scarico (grigia) | 2 | 2 |
Portavivi | 3 | 5 (definito dal fornitore) |
Olio | 4 | 6 (definito dal fornitore) |
Acque nere | 5 | 1 |
Benzina | 6 | 7 (definito dal fornitore) |
Diesel | 7 | 8 (definito dal fornitore) |
LPG | 8 | 3 |
LNG | 9 | 9 (definito dal fornitore) |
Olio idraulico | 10 | 10 (definito dal fornitore) |
Acqua grezza | 11 | 11 (definito dal fornitore) |
Si noti che Definito dal Fornitore significa che questi tipi non sono definiti in RV-C, ma sono utilizzati solo per i dispositivi RV-C di Victron.
21.1.3. Numeri Identità Univoci DGN 60928
Il dispositivo GX assegna un Numero Identità Univoco ad ogni dispositivo virtuale Cambiarlo solo quando si utilizzano vari dispositivi GX nella stessa rete RV-C.
Il Numero di Identità Univoca viene utilizzato dal "database" interno del dispositivo CAN-bus del GX per confrontare i dispositivi durante la determinazione dell'indirizzo. Per evitare conflitti sul CAN-Bus, è necessario impostare il secondo dispositivo GX sull'intervallo di identità univoche 1000-1499. Ciò può essere fatto impostando il selettore dell'identità univoca su 2 (2 * 500). Il funzionamento è identico a quello del VE.Can, vedere la sezione Numeri di Identità Univoca del PGN 60928 NOME .
21.1.4. Ingresso RV-C
Serbatoi
Testato con Garnet SeeLeveL II 709 e serbatoi dalla funzione uscita RV-C di un altro dispositivo GX.
Batterie
Lithionics è l'unica batteria RV-C supportata (compreso il supporto DVCC).
21.1.5. Classi di dispositivi
Questa sezione fornisce una panoramica di base su come ciascuna classe di dispositivi parteciperà alla specifica RV-C. In ogni caso, l'integrazione di "livello 1" è ampiamente supportata (funzionamento di base), con miglioramenti caso per caso.
Caricabatterie autonomi CA
La classe di caricabatterie basati sulla CA segnala il proprio stato operativo e lo stato di configurazione utilizzando il gruppo di messaggi CHARGER_xx del RV-C. Il controllo da parte dell'utente deve comprendere l'accensione e lo spegnimento di base tramite RV-C e la regolazione dei limiti di alimentazione da banchina (CA).
Inverter autonomi CA
Questa classe di inverter CA segnala il proprio stato di funzionamento utilizzando il gruppo INVERTER_xx dei rapporti del RV-C. Il comando in arrivo è limitato a on/off (attiva/disattiva) tramite RV-C.
Caricabatterie / Inverter CA
Inverter/caricabatterie combinato: segnala entrambi i messaggi CHARGER_xx e INVERTER_xx.
Regolatori Solari
I caricabatterie solari segnaleranno il loro stato operativo in tempo reale.
Contatori SOC
I contatori SOC possono essere utilizzati per segnalare lo stato attuale della batteria tramite RV-C: tensione, corrente, temperatura, SoC, ecc. RV-C richiede che solo UN dispositivo alla volta parli per una determinata batteria, quindi se è installato un BMS adeguato, quello sarà la fonte dei dati.
BMS (Victron, o Victron di terze parti supportato)
In molti casi, le batterie del sistema saranno collegate direttamente al Cerbo GX o al Cerbo-S GX di Victron, sia tramite apparecchiature Victron che tramite BMS compatibili di terze parti. Tali batterie devono essere rappresentate nell'ambiente RV-C tramite i messaggi DC_SOURCE_STATUSxx.
Contatori di livello del serbatoio
I contatori dei serbatoi saranno tradotti in messaggi RV-C, riportando i numeri di ID /Istanza VRM del serbatoio esistenti.
21.1.6. Traduzione dell'istanza
RV-C utilizza le istanze in diversi modi:
Istanza sorgente CC
Linea CA
Istanza Dispositivo (dipendente dal contesto)
Ogni utilizzo dell'istanza ha un significato specifico e un dato dispositivo può talvolta utilizzare una o più di queste istanze.
Istanza sorgente CC
In RV-C, una sorgente CC è qualcosa che può generare e (facoltativamente) immagazzinare energia. In genere una batteria, ma può anche essere una cella a combustibile o il lato di uscita di un contattore/sezionatore CC.
Una sorgente CC può essere considerata come un sistema di batterie e il relativo bus fisico, ad esempio, la batteria di servizio, il sistema di sbarre CC e il cablaggio CC. Le istanze di sorgente CC sono utilizzate per associare dispositivi successivi (ad esempio, un caricabatterie o un inverter) al "bus CC" a cui sono collegati.
In questo modo è possibile tracciare il collegamento di tutti i dispositivi al loro bus CC tramite il valore della loro istanza di sorgente CC (batteria di avviamento e alternatore, batteria di servizio e caricabatterie, ecc.)
Tenere presente che in alcuni casi (ad esempio un convertitore CC-CC o un contattore), è possibile associare un dispositivo a due diverse Istanze sorgente CC. Ad esempio, un convertitore CC-CC potrebbe essere associato alle due diverse batterie alle quali è collegato, mentre un contattore potrebbe essere associato alla batteria alla quale è collegato; il bus CC sul lato del carico del contattore, pertanto, possiede una propria Istanza sorgente CC
Sebbene Victron sia in grado di supportare più di una batteria (una batteria di servizio e una di avviamento), l'attenzione principale è rivolta a una sola batteria. Il modulo dbus-rvc presenterà la batteria "primaria" a RV-C come informazione "DC Source Instance = 1" (batteria domestica).
Se presenti, i dispositivi di rilevamento aggiuntivi di Victron saranno presentati utilizzando istanze di sorgente CC pari a 2. Un esempio è il rilevamento opzionale della tensione della batteria di avviamento negli SmartShunt.
Linea CA
La linea CA è molto più semplice, in quanto RV-C presuppone un sistema CA limitato, tipicamente definito come Linea 1 o Linea 2. Victron supporta i sistemi trifase, che non sono inclusi nella specifica RV-C. Nessun impianto contenenti sistemi trifase è supportato dal modulo dbus-RVC e i messaggi RV-C relativi alla CA vengono eliminati.
Istanza dispositivo
L'Istanza Dispositivo è un modo per separare diversi dispositivi fisici dello stesso tipo. Esempio: se un impianto contiene due caricabatterie CA collegati alla stessa batteria, a ciascuno di essi verrà assegnata un'istanza dispositivo separata, mentre entrambi condivideranno la stessa istanza sorgente CC. Ogni caricabatterie sarà inoltre associato a una linea CA, che può essere o meno la stessa. In questo modo, il caricabatterie CA è descritto in modo completo per quanto riguarda il cablaggio sul lato CA e CC e può essere identificato in modo univoco mediante la sua Istanza Dispositivo.
Le Istanze Dispositivi sono rilevanti all'interno di una determinata classe di dispositivi. Un caricabatterie CA può definire le Istanze Dispositivo 1 e 2, che non sono correlate alle Istanze Dispositivo 1 e 2 di un controllore CC del motore.
Nota
Ad eccezione del monitoraggio dei serbatoi, le istanze dei dispositivi sono codificate come 1 per ogni classe specifica di dispositivi.
21.1.7. Gestione dei guasti e degli errori RV-C
Segnalazione dei guasti RV-C:
Le condizioni di guasto sono segnalate tramite i DGN DM_RV (0x1FECA) e J1939 DM01 (0x1FECA).
La versione 1 supporta i bit di stato operativo e i campi luminosi giallo e rosso, perché sono archiviati in DSA.
SPN è impostato su 0xFFFFFF in condizioni normali e su 0x0 ogni volta che si verifica una condizione di avviso o di guasto nelle apparecchiature Victron supportate.
FMI è sempre impostato su 0x1F (modalità di guasto non disponibile).
Questa semplice mappatura consente ai display utente esterni di indicare una condizione di allarme o di guasto in un determinato dispositivo Victron; a questo punto l'utente deve utilizzare gli ausili diagnostici di Victron per ulteriori approfondimenti.
21.1.8. Priorità del dispositivo RV-C
Un concetto critico del RV-C è l'applicazione delle priorità dei dispositivi.
Quando viene utilizzata, la priorità di un determinato dispositivo influisce sulla possibilità di trasmettere DGN (ad esempio, un BMS con una priorità più alta dovrebbe trasmettere dettagli sullo stato della batteria, mentre un controllore MPPT con una priorità più bassa dovrebbe rinunciare).
LaPriorità dei Dispositivi viene utilizzata anche per consentire di privilegiare un nodo rispetto a un altro, ad esempio, potrebbe essere più auspicabile utilizzare la corrente alternata della rete elettrica rispetto all'inverter.
Nell'implementazione di dbus-rvc, le seguenti priorità saranno codificate nei messaggi trasmessi:
Messaggi DC_SOURCE_STATUS_xx: Priorità = 120 (SOC/BMS)
Messaggi SOLAR_xx: Priorità Caricabatterie = 110
Messaggi CHARGER_xx (inverter/caricabatterie):: Priorità Caricabatterie = 100
Messaggi CHARGER_xx (caricabatterie CA):: Priorità Caricabatterie = 80

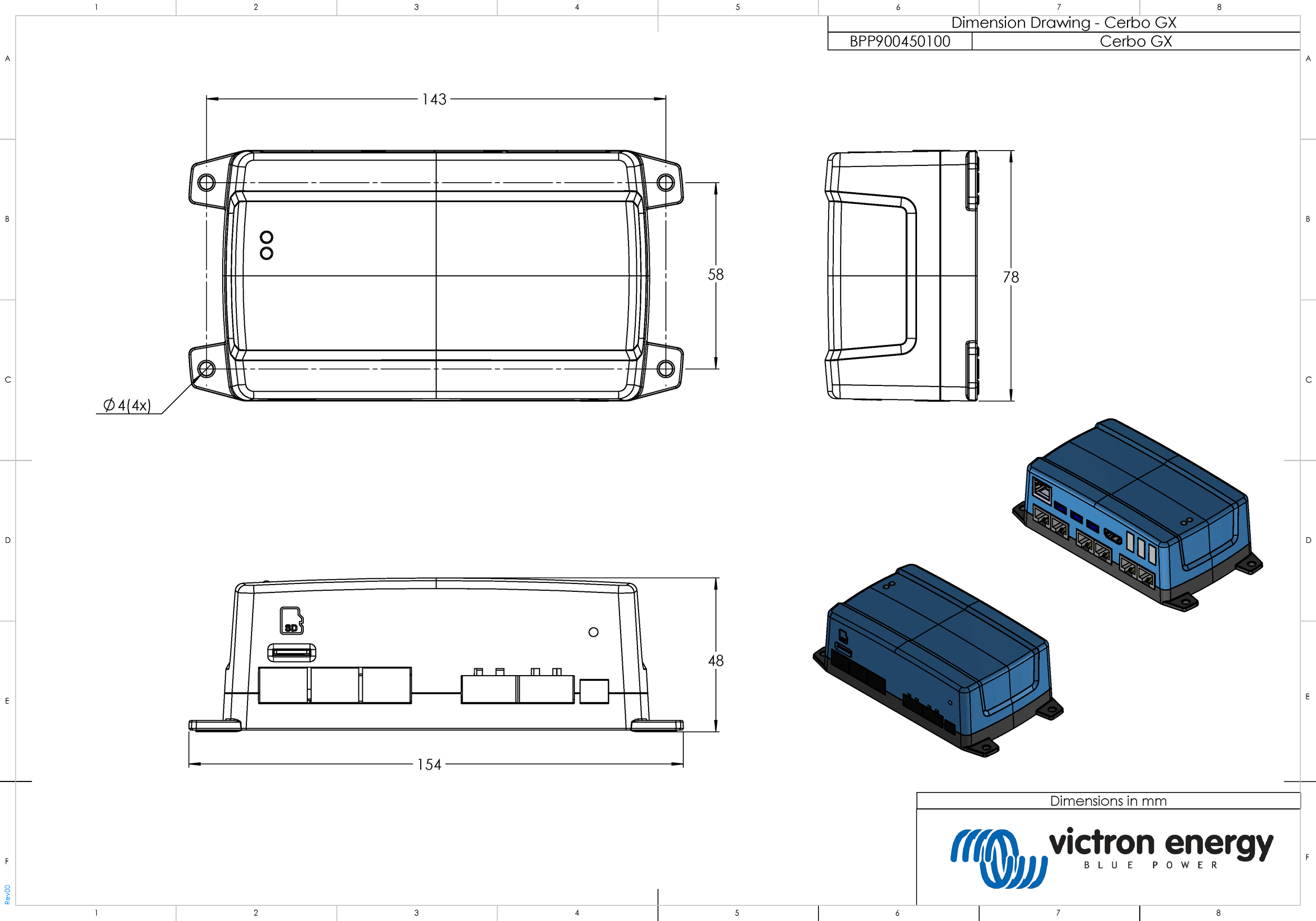

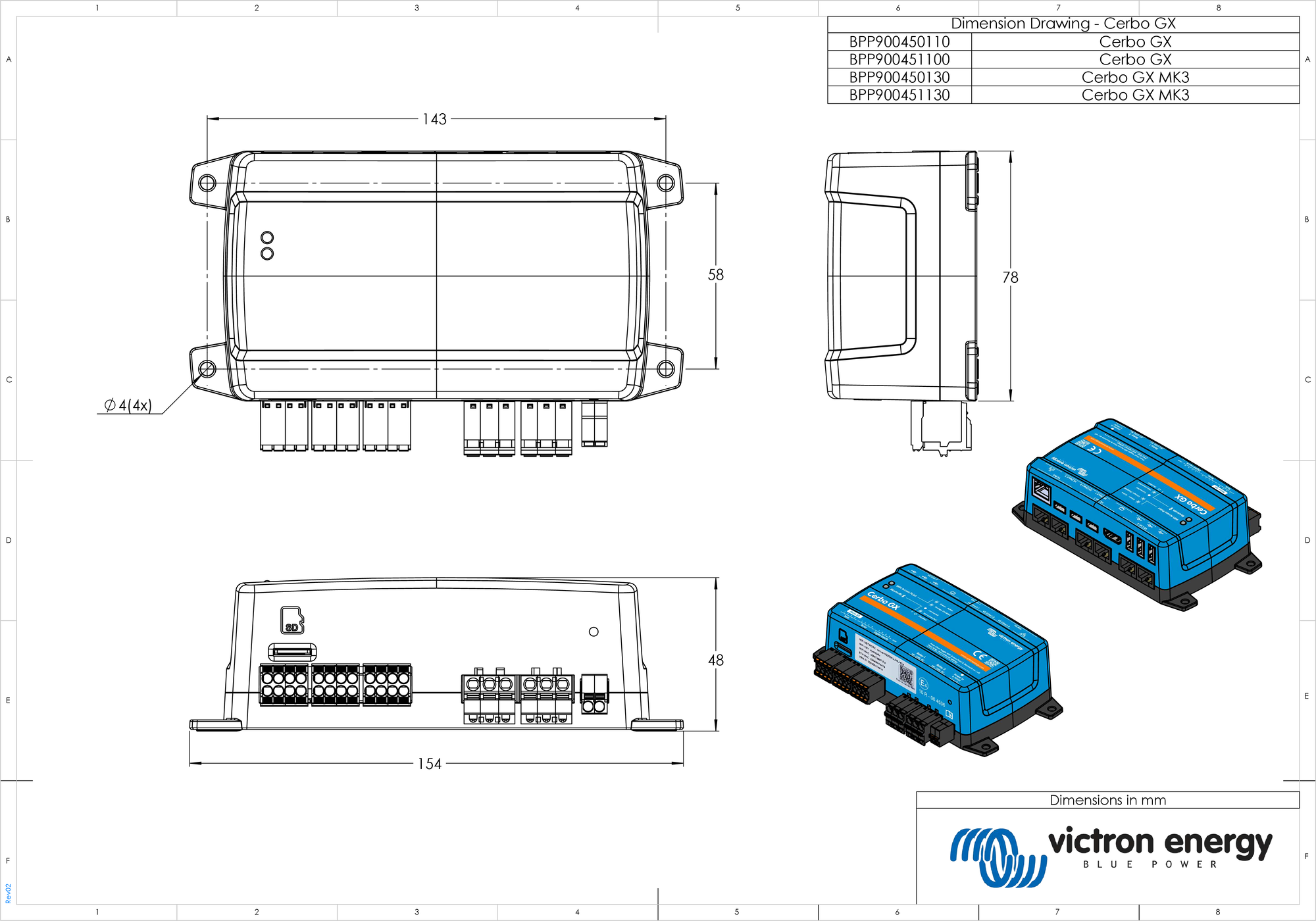

21.2. Cerbo GX Dimensioni
21.3. Registri di mantenimento Modbus per il controllore ComAp InteliLite 4
La tabella seguente elenca la configurazione ComAp Modbus necessaria.
I registri devono essere regolati con il software InteliConfig utilizzando l'elenco dei registri riportato di seguito. Le posizioni di registro tra i registri specificati possono essere riempite con altri valori, poiché l'interrogazione di gruppi di registri contenenti registri non definiti può causare un errore di comunicazione. A seconda del gruppo elettrogeno, i valori di RPM, temperatura del liquido di raffreddamento, pressione dell'olio e livello del carburante possono essere riportati dall'ECU (Com.Obj. da 10153 a 10172). L'impostazione "Unità/Formato di potenza" deve rimanere quella predefinita "Metrico - 20 °C, 10,0 Bar, 11,4 l/h" per le Unità e "Standard 1kW/kVA/kVAr 1V" per il Formato di potenza.
Oltre ai registri di holding elencati, per avviare e arrestare il generatore viene utilizzata la bobina 4700.
Registro(i) | Com. Obj. | Nome | DIM | Tipo | Dec | Gruppo |
---|---|---|---|---|---|---|
01004 | 10123 | Velocità motore | rpm | int16 | 0 | Motore |
01006 | 9152 | T-Refrigerante | °C | int16 | 0 | Controllore I/O |
01008 | 9151 | P-Olio | bar | int16 | 1 | Controllore I/O |
01013 - 01014 | 8206 | Ore di funzionamento | h | int32 | 1 | Statistiche |
01020 | 8202 | P di carico | kW | int16 | 0 | Carico |
01021 | 8524 | P di carico L1 | kW | int16 | 0 | Carico |
01022 | 8525 | P di carico L2 | kW | int16 | 0 | Carico |
01023 | 8526 | P di carico L3 | kW | int16 | 0 | Carico |
01036 | 8210 | Frequenza del generatore | Hz | uint16 | 1 | Generatore |
01037 | 8192 | Tensione del generatore L1-N | V | uint16 | 0 | Generatore |
01038 | 8193 | Tensione del generatore L2-N | V | uint16 | 0 | Generatore |
01039 | 8194 | Tensione del generatore L3-N | V | uint16 | 0 | Generatore |
01043 | 8198 | Corrente di carico L1 | A | uint16 | 0 | Carico |
01044 | 8199 | Corrente di carico L2 | A | uint16 | 0 | Carico |
01045 | 8200 | Corrente di carico L3 | A | uint16 | 0 | Carico |
01053 | 8213 | Volt della batteria | V | int16 | 1 | Controllore I/O |
01055 | 9153 | Livello del carburante | % | int16 | 0 | Controllore I/O |
01263 - 01264 | 8205 | kWh del generatore | kWh | int32 | 0 | Statistiche |
01298 | 9244 | Stato del motore | Elenco stringhe | Informazioni | ||
01301 | 12944 | Tipo di connessione | Elenco stringhe | Informazioni | ||
01307 - 01322 | 24501 | Stringa ID | Stringa lunga | Informazioni | ||
01323 - 01330 | 24339 | Versione FW | Stringa corta | Informazioni | ||
01382 | 9887 | Modalità controllore | elenco stringhe | Informazioni | ||
03000 - 03007 | 8637 | Nome del generatore | Stringa corta | Impostazioni di base / Nome | ||
21.4. Registri di mantenimento Modbus per i controllori di gruppi elettrogeni DSE supportati
Nella seguente tabella sono riportati i registri di mantenimento di Modbus letti dal dispositivo GX. Si noti che questa tabella Modbus riflette l'elenco dei registri DSE, non quello del dispositivo GX. Queste definizioni seguono lo standard Deep Sea Electronics GenComm (versione 2.236 MF) L'elenco dei registri Modbus per leggere i dati del dispositivo GX si trova nella sezione di download del sito web di Victron.
I registri contrassegnati come necessari nella colonna Osservazioni sono fondamentali per identificare i controllori del gruppo elettrogeno DSE nel dispositivo GX e per il corretto funzionamento dell'ecosistema Victron con il generatore. Non cambiateli. Tutti gli altri registri sono opzionali.
Nota: Gli offset di pagina e di registro sono una terminologia dello standard DSE GenComm.
Registro(i) | Pagina | Offset | Nome | Unità | Osservazioni |
---|---|---|---|---|---|
768 | 3 | 0 | Codice produttore | Richiesto per l'identificazione del controllore DSE | |
769 | 3 | 1 | Numero di modello | ||
770 | 3 | 2 | Numero di serie | ||
772 | 3 | 4 | Modo di controllo | ||
1024 | 4 | 0 | Pressione dell'olio | kPa | |
1025 | 4 | 1 | Temperatura del refrigerante | °C | |
1026 | 4 | 2 | Temperatura dell'olio | °C | |
1027 | 4 | 3 | Livello del carburante | % | |
1029 | 4 | 5 | Tensione batteria motore | V | |
1030 | 4 | 6 | Velocità motore | RPM | Necessario per il corretto funzionamento dell'ecosistema Victron |
1031 | 4 | 7 | Frequenza del generatore | Hz | |
1032 | 4 | 8 | Tensione L1-N del generatore | V | |
1034 | 4 | 10 | Tensione L2-N del generatore | V | |
1036 | 4 | 12 | Tensione L3-N del generatore | V | |
1044 | 4 | 20 | Corrente L1 del generatore | A | |
1046 | 4 | 22 | Corrente L2 del generatore | A | |
1048 | 4 | 24 | Corrente L3 del generatore | A | |
1052 | 4 | 28 | Watt L1 del generatore | W | |
1054 | 4 | 30 | Watt L2 del generatore | W | |
1056 | 4 | 32 | Watt L3 del generatore | W | |
1536 | 6 | 0 | Watt totale del generatore | W | |
1558 | 6 | 22 | % di piena potenza del generatore | % | |
1798 | 7 | 6 | Tempo di funzionamento del motore | Secondi | |
1800 | 7 | 8 | Pos. kW ore del generatore | kWh | |
1808 | 7 | 16 | Numero di avvii | ||
Dal 2048 | 8 | Condizioni di allarme | |||
da 4096 a 4103 | 16 | Registri di controllo | |||
Dal 39424 | 154 | Condizioni di allarme |
