Cerbo GX Manuale

Per non estendere troppo questo documento, ci riferiremo a tutti i Multi, i Quattro e gli Inverter come prodotti VE.Bus.

La prima versione dei dispositivi VE.Bus che può essere collegata tramite i prodotti: Cerbo GX è la 19xx111, dove le prime 2 cifre rappresentano il microprocessore e le ultime 3 cifre rappresentano la versione del firmware VE.Bus.

Tenere presente che per i Multi, Quattro e EasySolar non è possibile utilizzare l’on/off remoto (basetta nel controllo PCB VE.Bus) assieme a un Cerbo GX. Dovrebbe esserci un cavo tra il morsetto di sinistra e quello intermedio, come quando esce dalla fabbrica. Se fosse necessario un interruttore cablato per disattivare il sistema, utilizzare piuttosto l’Assistente per Interruttore di Sicurezza.

Questa limitazione non è valida per la generazione successiva di inverter/caricabatterie VE.Bus: se si utilizza un Multi-Plus-II, un Quattro o un Easy-Solar-II, è *possibile* abbinare la basetta del morsetto di on/off remoto a un Cerbo GX.

Prodotti VE.Bus singoli

Pre collegare un solo prodotto VE.Bus, collegarlo a una delle prese VE.Bus sul retro del Cerbo GX. Le due prese sono identiche, se ne può usare una qualsiasi. Utilizzare un cavo RJ45 UTP standard, vedere il nostro listino prezzi.

Sistemi VE.Bus in parallelo, trifase e bifase

Per collegare vari prodotti VE.Bus, configurati come sistemi VE.Bus in parallelo, fase divisa o trifase, collegare il primo o l’ultimo prodotto VE.Bus della catena a una qualsiasi delle prese VE.Bus sul retro del Cerbo GX. Utilizzare un cavo RJ45 UTP standard, vedere il nostro listino prezzi.

Sistemi VE.Bus con Batterie al litio e BMS VE.Bus

Combinazione del Cerbo GX con un Digital Multi Control

È possibile collegare sia un Cerbo GX che un Digital Multi Control a un sistema VE.Bus. La possibilità di impostare il prodotto su On, Off o Charger Only tramite il Cerbo GX sarà disattivata. Lo stesso vale per il limite di corrente in ingresso: quando nel sistema è presente un Digital Multi Control, il limite di corrente in ingresso impostato in tale pannello di controllo sarà l’impostazione principale e non sarà possibile cambiarla nel Cerbo GX.

Collegamento di vari sistemi VE.Bus a uno singolo Cerbo GX

Si può collegare un solo sistema VE.Bus alle porte sul retro del Cerbo GX. Il modo professionale per monitorare più sistemi è quello di aggiungerne un altro Cerbo GX

Se fosse necessario collegare più di un sistema allo stesso Cerbo GX, utilizzare un MK3-USB. Le funzionalità saranno limitate:

In alternativa, si può usare l’interfaccia VE.Bus a VE.Can (ASS030520105). Aggiungerne una per ogni sistema aggiuntivo. Tenere presente che lo sconsigliamo, giacché tale interfaccia è un prodotto disapprovato. Assicurarsi che la rete VE.Can sia terminata e alimentata. Per l’alimentazione della rete VE.Can, vedere la D17 nel nostro documento sulla comunicazione dei dati.

Caratteristiche aggiuntive fornite da un dispositivo GX ai prodotti VE.Bus

Tramite il Portale VRM si può configurare da remoto un dispositivo GX collegato a internet. Si prega di leggere il manuale del Remote VE.Configure per ulteriori informazioni, requisiti del sistema e passi specifici per accedere a questa funzionalità.

Il dispositivo GX collegato a Internet consente anche di aggiornare da remoto il firmware dei prodotti VE.Bus. Per maggiori dettagli, consultare il manuale Aggiornamento del firmware del VE.Bus da remoto.

Il ruolo di contatore CA può essere assegnato a tutti i tipi di contatore di energia. Tale assegnazione si può configurare in Impostazioni → Contatori di energia → [il proprio contatore di energia] → Menu Ruolo, dove si sceglie tra Rete, Inverter FV, Generatore e Contatore CA. Dopo aver selezionato Contatore CA, il carico verrà mostrato nell'Elenco dispositivi e nei widget avanzati del VRM.

La connessione diretta tramite cavo VE.Direct è limitata al numero di porte VE.Direct del dispositivo (vedere Panoramica delle Connessioni). Sono disponibili due tipi di cavo VE.Direct:

I cavi VE.Direct possiedono una lunghezza massima di 10 metri. Non è possibile prolungarli. Se fosse necessaria una lunghezza maggiore, utilizzare un’interfaccia VE.Direct a USB con un cavo di prolunga USB attivo.

È anche possibile usare l’interfaccia VE.Direct a VE.Can, ma tenere presente che funziona solo per il BMV-700 e il BMV-702. Non è compatibile con il BMV-712, i caricabatterie solari MPPT e gli Inverter con una porta VE.Direct. Vedere il paragrafo successivo per ulteriori informazioni su questa interfaccia VE.Can.

Connessione al Cerbo GX di più dispositivi VE.Direct rispetto al numero delle Porte VE.Direct

Innanzitutto, tenere presente che il numero massimo di dispositivi VE.Direct collegabili è specifico del dispositivo GX e limitato dalla potenza della CPU. Può anche essere ridotto per sistemi molto complessi, come vari inverter FV CA oppure inverter caricabatterie sincronizzati, ecc. Pertanto, è necessario prevedere un margine aggiuntivo nel progetto. La modalità di collegamento, tramite VE.Direct, USB o hub USB, non cambia tale numero massimo. Per il limite massimo di tutti i dispositivi GX, consultare la gamma di prodotti Victron GX.

Per il Cerbo GX, il limite è di 15.

Opzioni per collegare più prodotti VE.Direct rispetto alle porte VE.Direct disponibili:

Note sui vecchi MPPT VE.Direct

Per collegare un prodotto tramite la porta VE.Can, utilizzare un cavo RJ45 UTP standard (Disponibile con connettori dritti e a gomito).

Non dimenticare di terminare la rete VE.Can ad entrambe le estremità, tramite un terminatore VE.Can. Si fornisce una busta con due terminatori con ogni prodotto VE.Can. Sono disponibili anche separatamente.

Altre note:

Anche i seguenti prodotti VE.Can supportano VictronConnect-Remote (VC-R) - Configurazione e monitoraggio tramite VRM. Per ulteriori dettagli, leggere il manuale VictronConnect.

Il Cerbo GX dispone di due interfacce CANbus, che sono indipendenti dal punto di vista dei dati e dei dispositivi collegati.

L'isolamento elettrico e il funzionamento possono variare in base al prodotto o al numero di serie del Cerbo GX. Nel 2023/2024 è stata rilasciata una versione aggiornata del Cerbo GX, il "Cerbo GX MK2". Possiede la stessa carcassa e quasi lo stesso design elettronico, eccettuato quanto segue:

Identificazione

Il PN (numero prodotto) BPP900450100 corrisponde alla prima generazione di Cerbo GX. Una delle interfacce è etichettata come VE.Can, l’altra come BMS-Can ed è presente una serigrafia nella parte superiore dell’unità, quando è girata verso di noi. Corrispondono alla porta VE.Can e alla porta BMS-Can elencate nel menù servizi della Consolle Remota GX.

E sia il BPP900450110 che il BPP900451100 corrispondono al Cerbo GX MK2. Questi ultimi due sono completamente identici; l'unica differenza è il Paese di origine. Una è etichettata come VE.Can 1 mentre l’altra come VE.Can 2 ed è presente una serigrafia nella parte superiore dell’unità, quando è girata verso di noi. Ognuna di esse corrisponde alle porte VE.Can 1 e VE.Can 2 elencate nel menù servizi della Consolle Remota GX.

Il VE.Can è destinato ai prodotti VE.Can di Victron (e compatibili con Victron), come gli MPPT VE.Can, Skylla-IP65, Lynx Shunt VE.Can e Lynx Smart BMS. È possibile collegare in stringa questi dispositivi VE.Can 250 kbit/s lungo questo bus. Deve essere terminato a entrambe le estremità con i terminatori VE.Can in dotazione.

Il BMS-Can è destinato ai sistemi compatibili di batterie gestite, come Pylontech, BYD, Freedomwon e molti altri. Questi devono essere terminati all’estremità Victron (nel Cerbo GX) con il terminatore in dotazione (lo stesso utilizzato per il VE.Can). Potrebbe essere necessario o meno terminare la batteria gestita, il BMS o il BMU: questa indicazione appare nelle istruzioni di Victron per le batterie gestite, specifiche per la batteria in uso. Alcune batterie terminano automaticamente.

VE.Can e BMS-Can non possono essere combinati sullo stesso bus. Se si desiderano utilizzare entrambi, è necessario un dispositivo GX, come il Cerbo GX MK2 o l’Ekrano GX, dotato di due bus separati, ciascuno con 2 porte RJ45, ovvero 4 porte CAN-bus in totale.

Non è possibile impostare la porta BMS-Can su un valore diverso da 500 kbit/s o su disattivata.

È possibile impostare la porta VE.Can da 250 kbit/s a 500 kbit/s (o una delle altre velocità o profili CAN-bus per altre applicazioni CAN-bus) entrando in Elenco dispositivi consolle remota → Impostazioni → Servizi → Porta VE.Can 1/2 → Profilo CAN-bus.

Per difetto, il VE.Can è impostato su 250 kbit/s e il BMS-Can (se presente) su 500 kbit/s.

Altri tipi di batterie e BMS possono dichiarare la compatibilità con BMS-Can o VE.Can, ma se non sono presenti nell'elenco di compatibilità delle batterie, non sono stati testati e confermati da Victron.

Un ulteriore elemento di possibile confusione è dato dal fatto che sul mercato sono presenti alcuni prodotti BMS che utilizzano un profilo CAN-bus-BMS a 250 kbit/s. Tali prodotti BMS possono essere collegati solo alla porta VE.Can e devono essere impostati in modo da corrispondere a questo profilo (VE.Can e CAN-bus BMS (250 kbit/s)) nel menu servizi della porta VE.Can. Possono essere utilizzati nello stesso collegamento in cascata dei cavi di altri dispositivi Victron VE.Can.

Gli Inverter RS, Inverter RS Solar e i Multi RS sono dotati sia di interfaccia VE.Direct che VE.Can. A questi prodotti specifici è possibile collegare un dispositivo GX solo tramite l’interfaccia VE.Can. Non è possibile collegarlo tramite l’interfaccia VE.Direct.

L’interfaccia VE.Direct di questi prodotti particolari si utilizza solo per la connessione di un adattatore VE.Direct a USB per la programmazione.

Questa restrizione non è valida per il MPPT RS, il quale si può collegare a un dispositivo GX tramite VE.Direct o VE.Can.

Per maggiori informazioni sull'adattatore per trasmettitore del serbatoio resistivo VE.Can , consultare la pagina prodotto dell'adattatore.

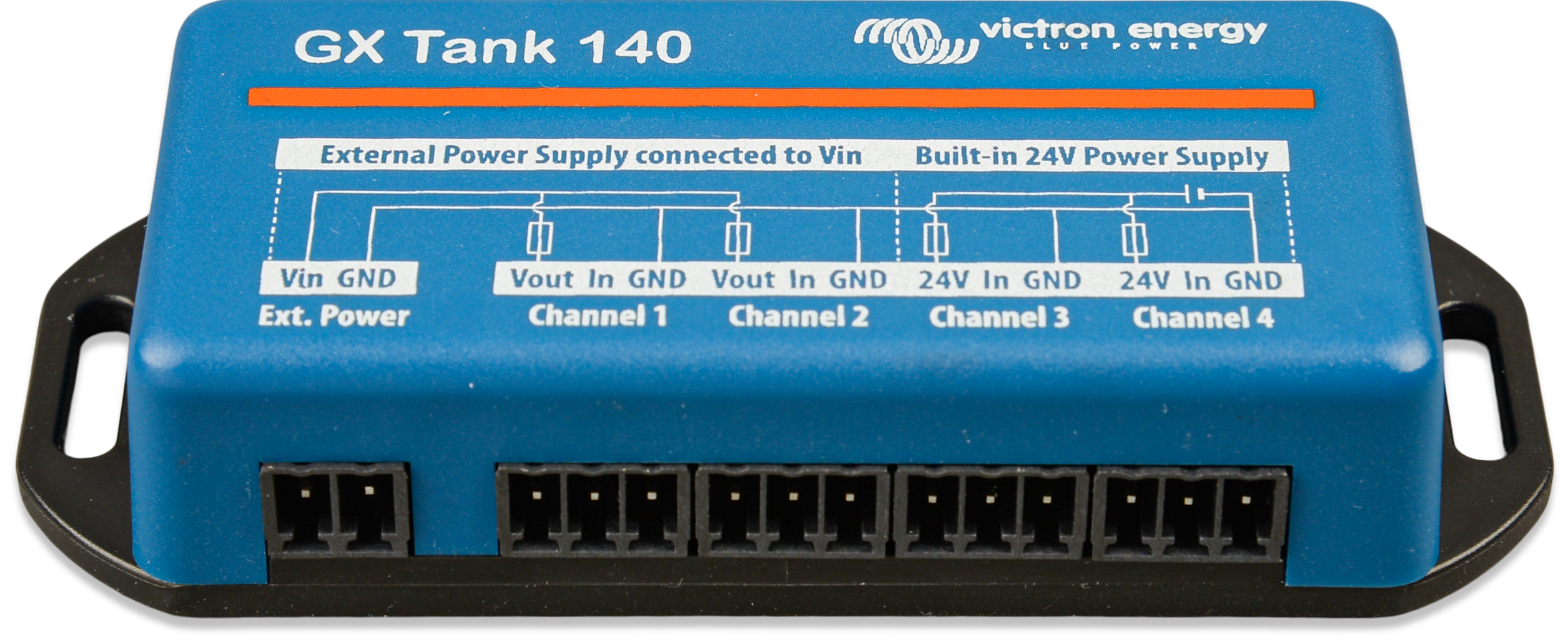

Il GX Tank 140 è un accessorio per la nostra gamma di prodotti di monitoraggio del sistema GX.

Rileva le letture di fino a quattro sensori di livello del serbatoio.

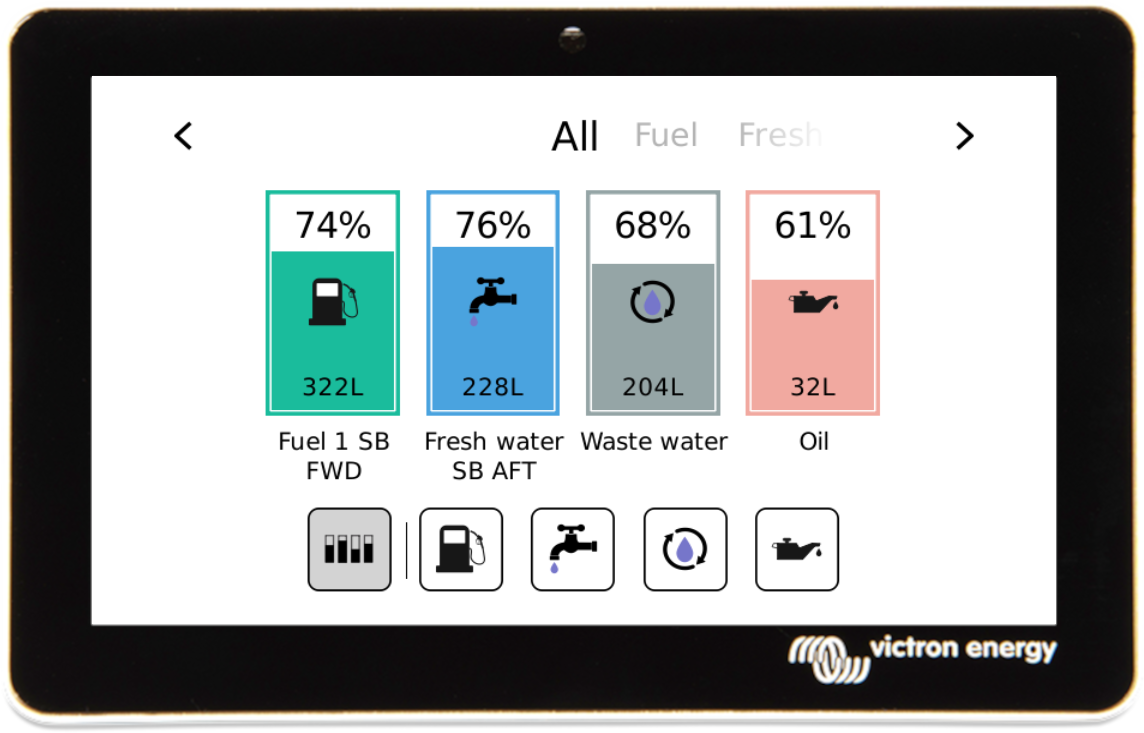

I livelli del serbatoio devono essere letti localmente nel sistema o da remoto tramite il Portale VRM.

Il GX Tank 140 è compatibile con i trasmettitori di corrente (da 4 a 20 mA) e con i trasmettitori di tensione (da 0 a 10 V). La connessione al Dispositivo GX si effettua tramite USB, che è anche la modalità di alimentazione del GX Tank, pertanto non sono necessari cavi di alimentazione aggiuntivi.

Per rendere il più semplice possibile il cablaggio del trasmettitore del serbatoio, due delle quattro ingressi forniscono un’alimentazione da 24 V al trasmettitore stesso. Per utilizzare gli altri due canali è necessaria un’alimentazione esterna e sono presenti un morsetto di entrata dell’alimentazione e delle uscite con fusibile per agevolare tale azione.

I limiti superiore e inferiore sono configurabili per consentire l’utilizzo di trasmettitori che forniscano solo parte della scala, ad esempio da 0 a 5 V.

Per le applicazioni marittime, il Dispositivo GX può trasmettere questi livelli del serbatoio mediante la rete NMEA 2000 e questi saranno ricevuti da altri display, come un MFD.

Nella pagina prodotto del GX Tank 140 si trova il link alla sua documentazione completa.

Vedere la Panoramica dei collegamenti, per sapere la localizzazione e il numero di ingressi del sensore di temperatura.

Possono essere utilizzati per misurare e monitorare tutti i tipi di ingressi di temperatura. L'intervallo di misurazione degli ingressi di temperatura è compreso tra -40 °C e +70 °C.

I trasmettitori di temperatura non sono inclusi. Il sensore necessario è il ASS000001000 - Sensore di temperatura Quattro, MultiPlus e Dispositivo GX. Si noti che è diverso dall'accessorio per la temperatura del BMV. L'accessorio sensore di temperatura del BMV non può essere utilizzato sugli ingressi di temperatura.

Non è necessario che siano collegati alla batteria (anche se sembrano un terminale della batteria).

Per collegare fisicamente le sonde di temperatura è necessario inserire un puntalino o un'estremità di rame esposta di almeno 10 mm+ nel connettore rimovibile della morsettiera. Una volta fissate correttamente, è necessario premere la linguetta arancione se si desidera rimuovere il cavo. I sensori sono collegati mediante il cavo rosso alla parte superiore del connettore e mediante il cavo nero alla parte inferiore.

I sensori si attivano (e disattivano) entrando nel menu Impostazioni→ I/O→ Ingressi analogici delle impostazioni del dispositivo GX.

Una volta attivato, i dati del sensore della temperatura sono visibili nell’elenco dispositivi e vengono anche registrati nel VRM.

Selezionando il sensore di temperatura nel menù elenco dispositivi, è possibile configurare il Tipo di Temperatura, impostandola su Batteria, Frigorifero o Generica. Nel menù Dispositivo è anche possibile configurare un nome personalizzato.

È possibile regolare la compensazione e la scala della temperatura, sebbene per il momento l’accesso a questa funzionalità sia limitato agli utenti con un livello di autorizzazione “super-utente”.

Il VM-3P75CT energy meter di Victron è un dispositivo standard per misurare la potenza e l'energia di applicazioni monofase e trifase, ad esempio, nella scatola di distribuzione, o per misurare l'uscita di un inverter FV, di un generatore CA o l'uscita di un inverter e di un inverter/caricabatterie. Il contatore di energia calcola i valori della potenza di ogni fase e li trasmette tramite VE.Can o Ethernet ad alta velocità.

È dotato di porte Ethernet e VE.Can integrate per il collegamento a un dispositivo GX; i trasformatori di corrente split-core, inoltre, consentono un'installazione semplice e rapida senza modificare il cablaggio esistente. I dati vengono visualizzati su un dispositivo GX come Cerbo GX o Ekrano GX, oltre che su VictronConnect e sul nostro portale VRM.

Impostare e configurare il VM-3P75CT come descritto nel manuale del contatore di energia. A tal fine, assicurarsi che il contatore di energia sia collegato alla stessa rete locale del dispositivo GX.

I seguenti passaggi non sono necessari se il contatore di energia si collega al dispositivo GX tramite VE.Can, giacché si tratta di un plug-and-play. Se il contatore di energia è collegato tramite Ethernet, dopo l'installazione iniziale deve essere attivato:

Nel menu del dispositivo GX, entrare in Impostazioni → Dispositivi Modbus TCP/UDP → Dispositivi scoperti e attivare il contatore di energia scoperto; quando viene installato e alimentato per la prima volta è disattivato per difetto.
Il VM-3P75CT diventa quindi visibile nell'Elenco dispositivi e può essere monitorato da lì. Per informazioni più dettagliate, vedere il manuale del contatori di energia.

La EV Charging Station e la EV Charging Station NS, in seguito alle loro capacità di carica trifase e monofase, si integrano perfettamente nell'ambiente Victron grazie alla connessione del dispositivo GX tramite WiFi e consentono un facile funzionamento e controllo mediante il Bluetooth e l'App VictronConnect.

Impostare e configurare l’EVCS come descritto nel manuale della EV Charging Station. A tal fine, assicurarsi in primo luogo che sia attivata la comunicazione con il dispositivo GX e, in secondo luogo, che la stazione di ricarica EV sia collegata alla stessa rete locale del dispositivo GX.

Successivamente, sul dispositivo GX devono essere attivati il Modbus TCP e il dispositivo rilevato:

Nel menu del dispositivo GX, entrare in Impostazioni → Servizi → Modbus TCP e attivare il Modbus TCP.
Poi entrare in Impostazioni → Dispositivi Modbus TCP/UDP → Dispositivi rilevati per attivare le EVCS rilevate. Tenere presente che le EV Charging Station collegate al dispositivo GX prima dell'aggiornamento del firmware del dispositivo GX alla versione 3.12 saranno attivate automaticamente. I nuovi dispositivi aggiunti, invece, devono essere attivati manualmente entrando in questo menu.
L’EVCS diventa quindi visibile nell'Elenco dispositivi e può essere controllata e monitorata da lì. Per informazioni più dettagliate, vedere il manuale dell’EVCS.
