Cerbo GX Manuale

Per avviare e arrestare automaticamente un generatore, si può usare il relè interno di un dispositivo GX (ad es., Cerbo GX). Questo relè, o interruttore, può essere “fatto scattare” da una serie di condizioni definite dall’utente. Il presente capitolo spiega quali condizioni sono disponibili e mostra tutti i passi necessari per configurare questa utile funzionalità.

Ulteriori informazioni generali sull'uso di un generatore in combinazione con Victron sono disponibili nelle FAQ sul generatore MultiPlus.

Per prima cosa, cablare il relè a un generatore. Il relè si trova sul retro del Cerbo GX: Relè indicato. Se si utilizza un Cerbo GX, si vedranno due relè sul fondo dell’unità: per la funzionalità avvio/arresto automatico del generatore si può usare solo il Relè 1.

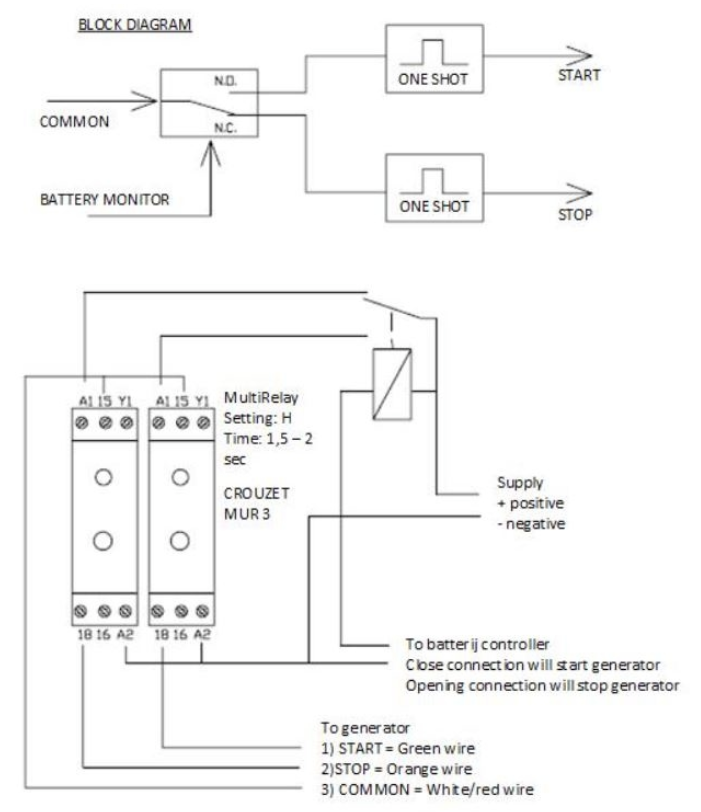

Il cablaggio tra il Cerbo GX e il generatore deve essere "permanente" affinché il generatore continui a funzionare e per consentire l’“Arresto” automatico quando vengono soddisfatti i relativi parametri.

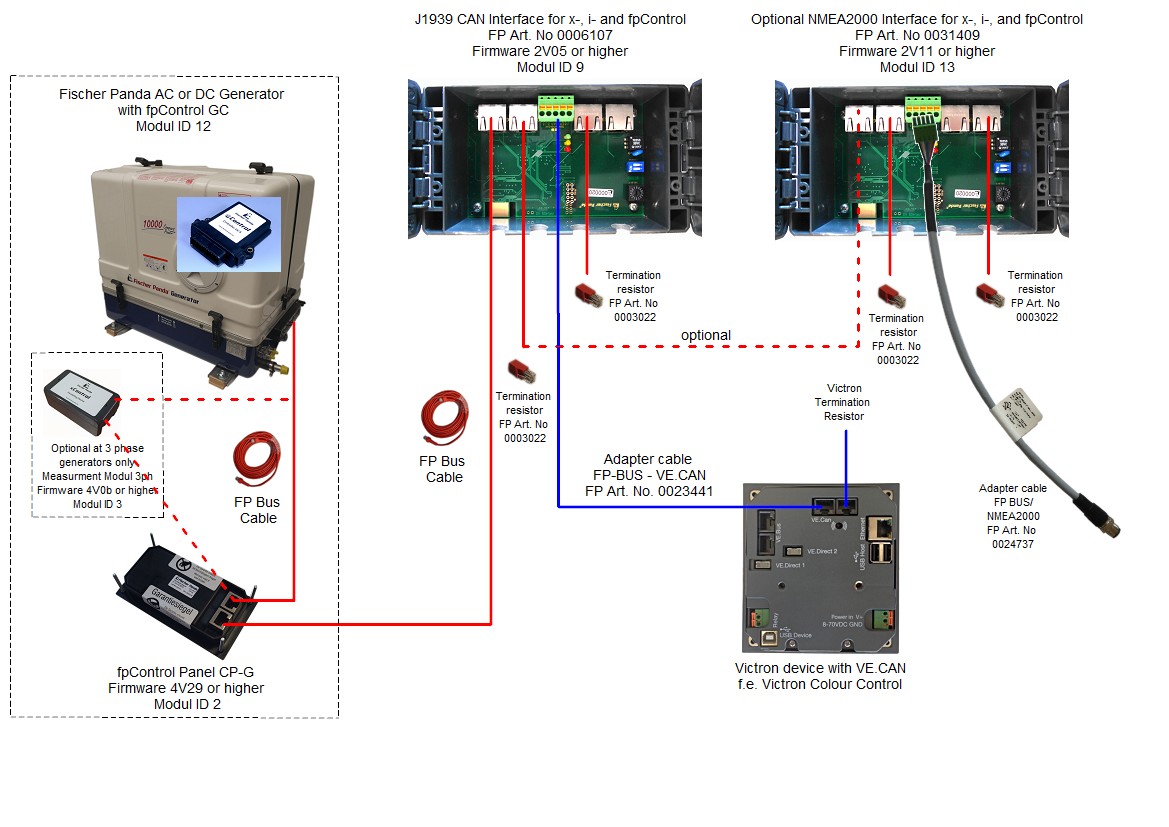

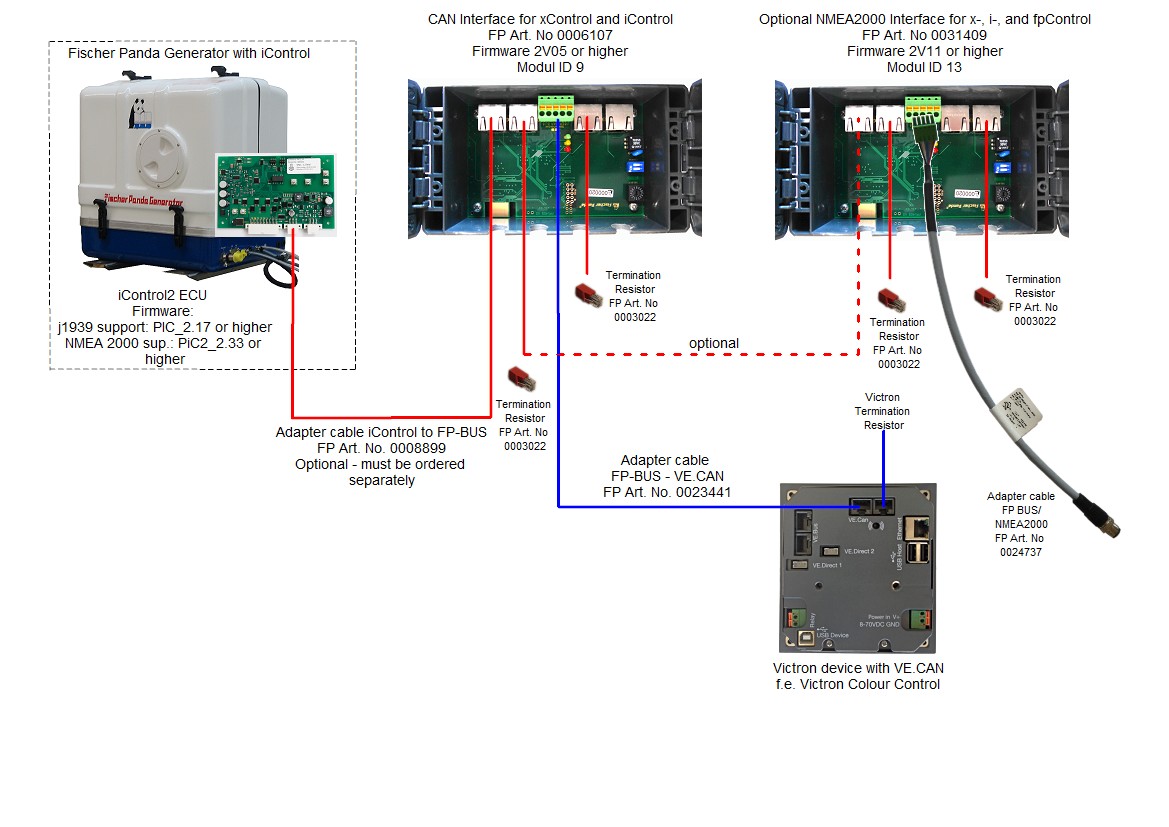

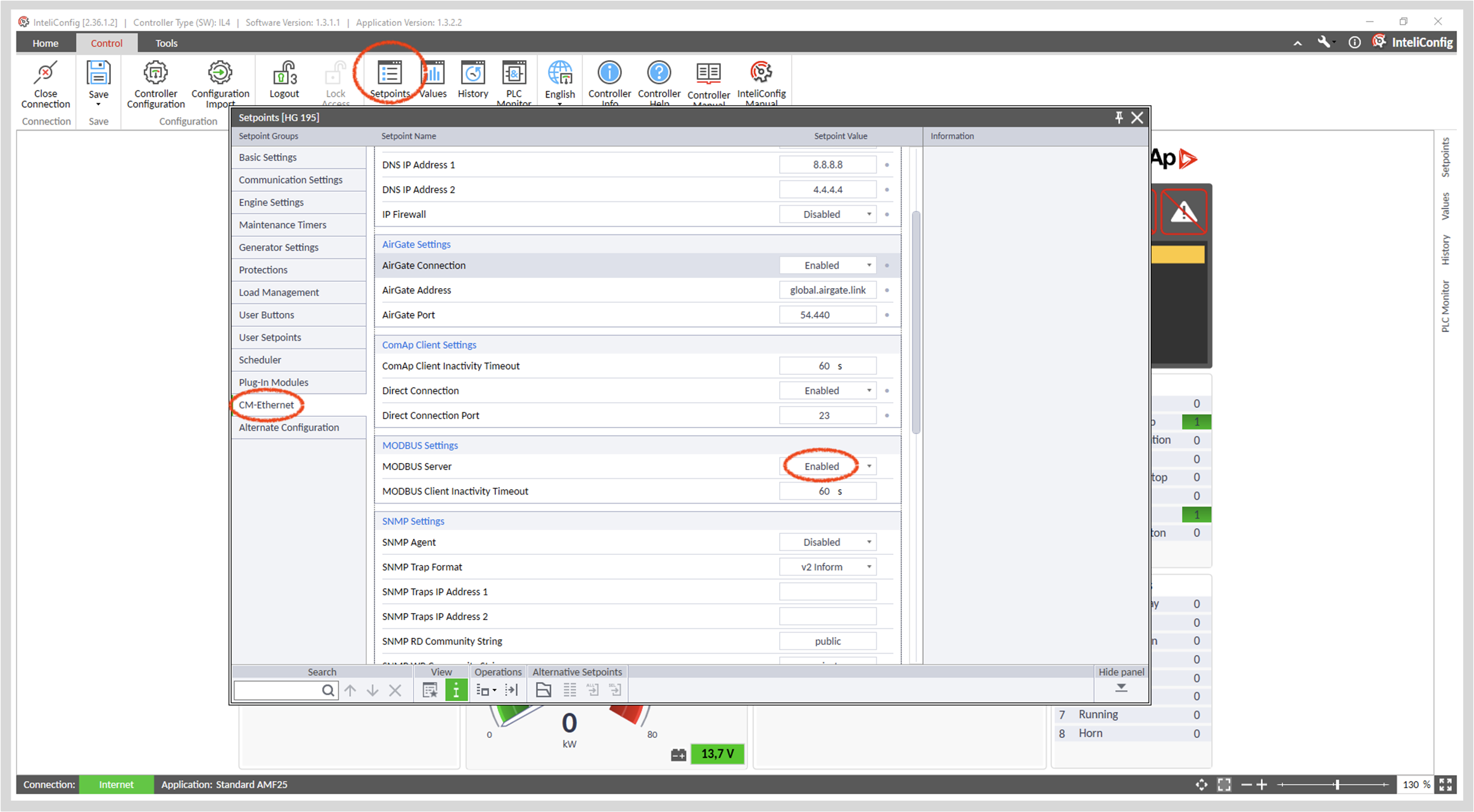

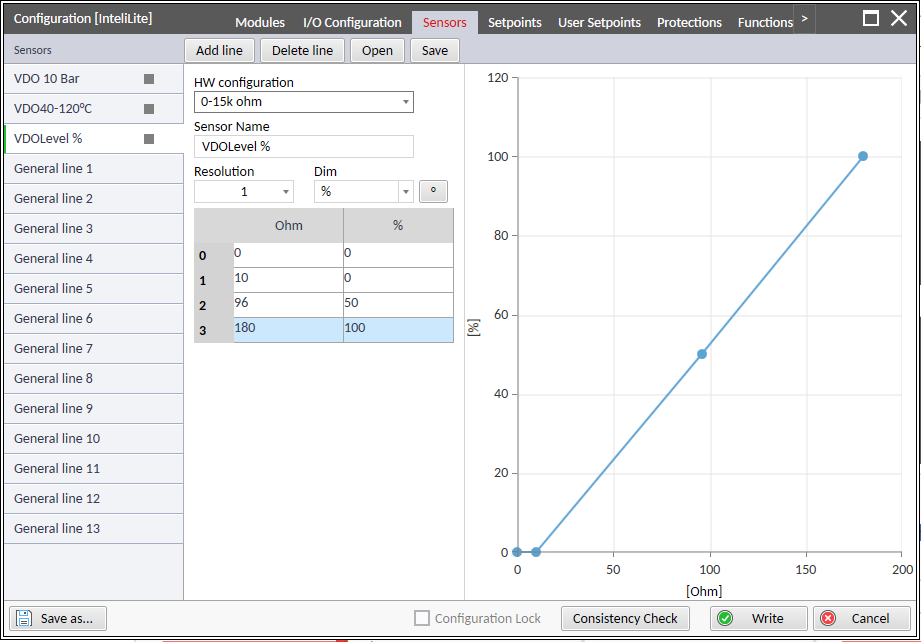

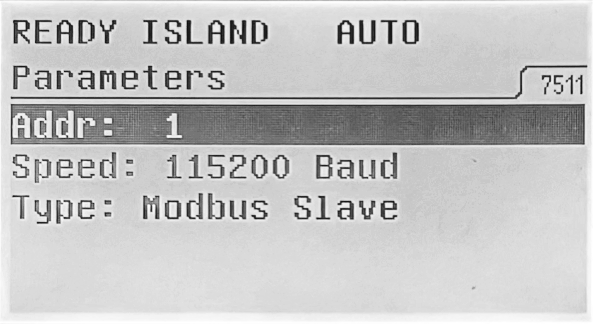

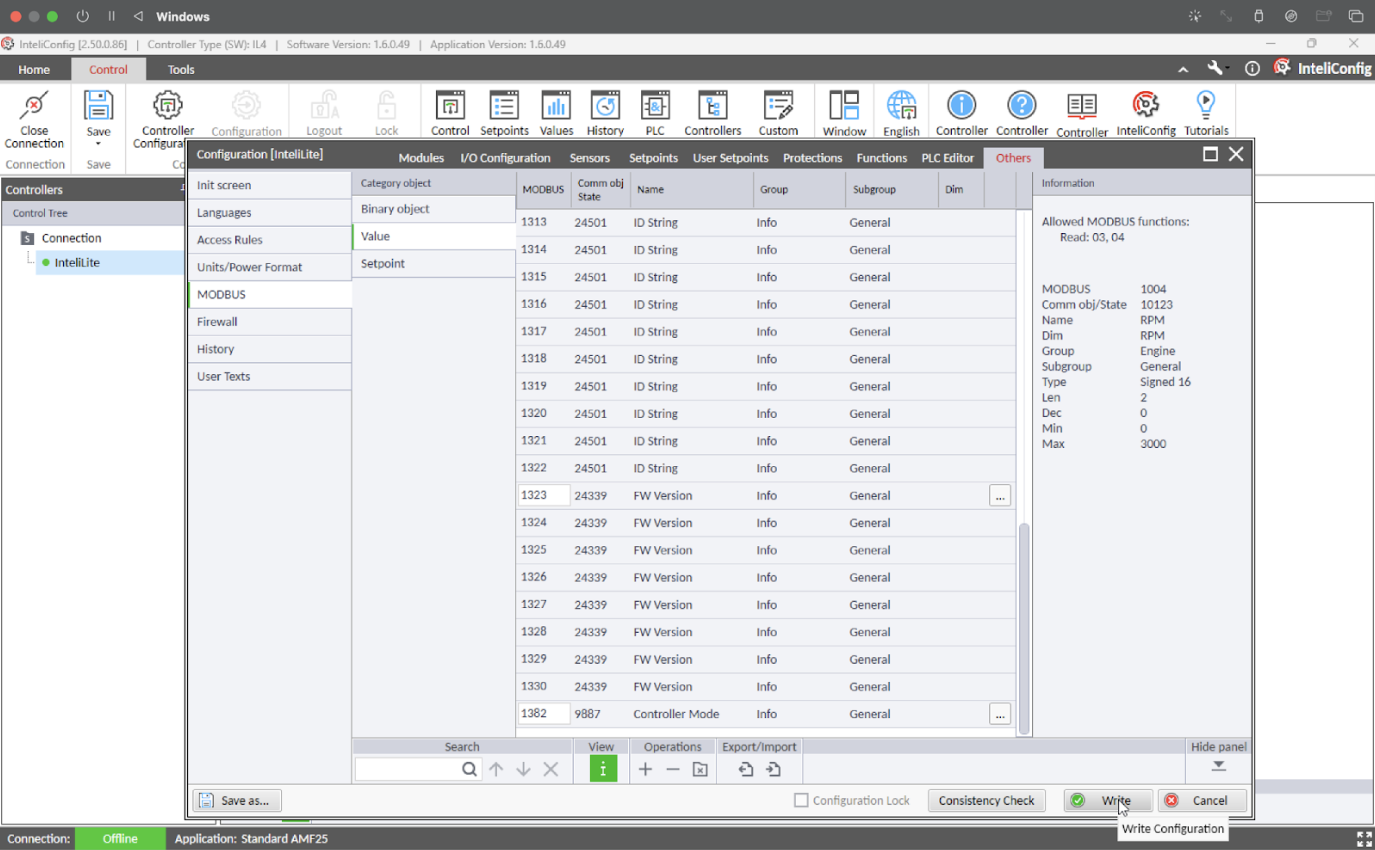

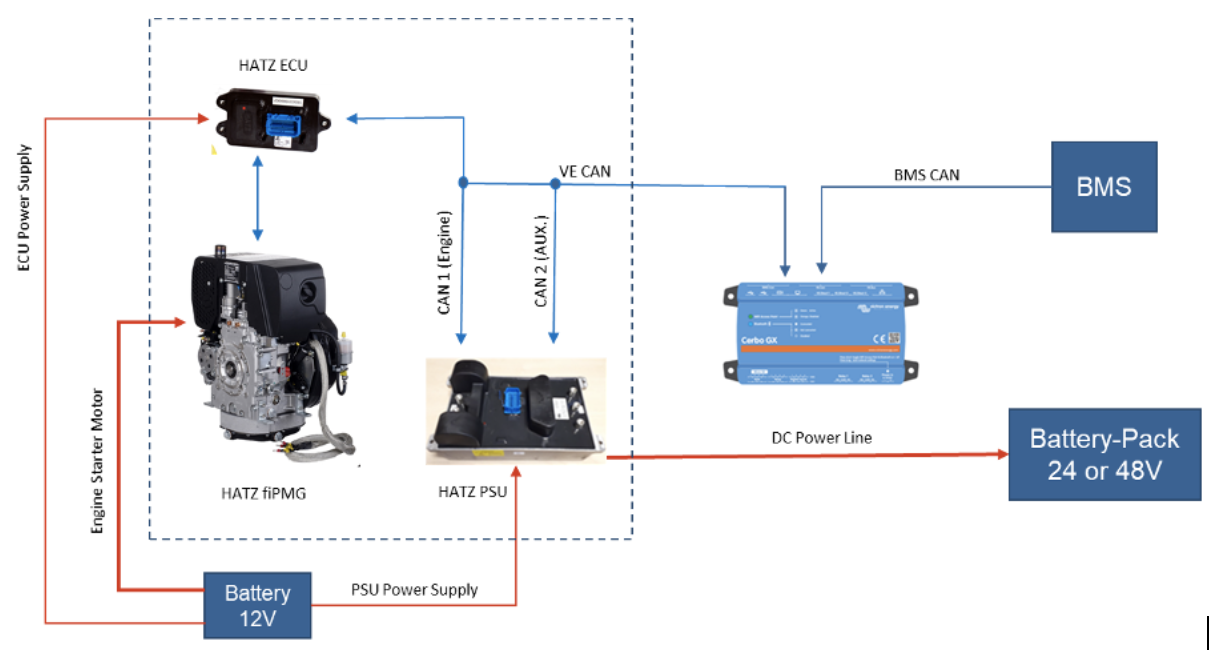

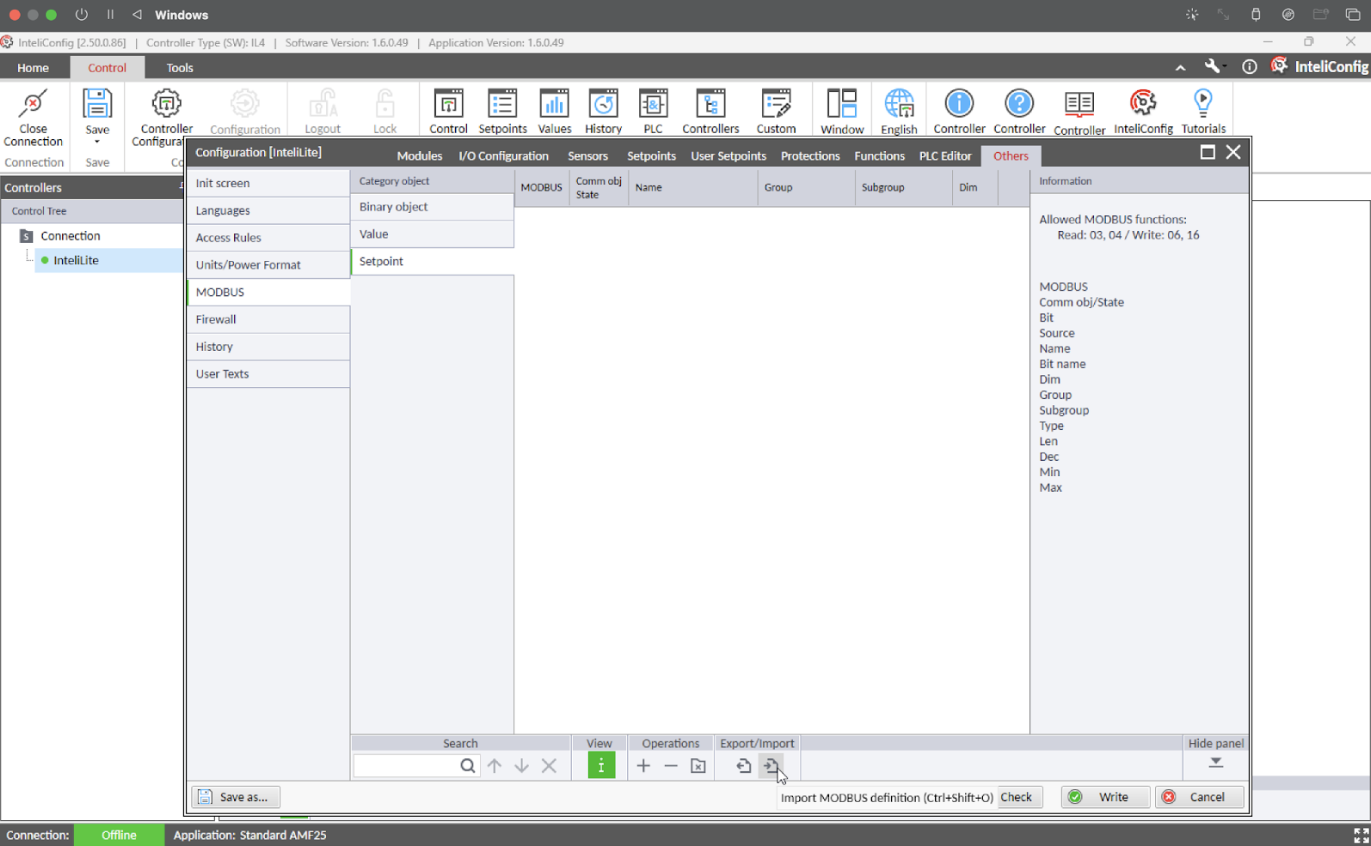

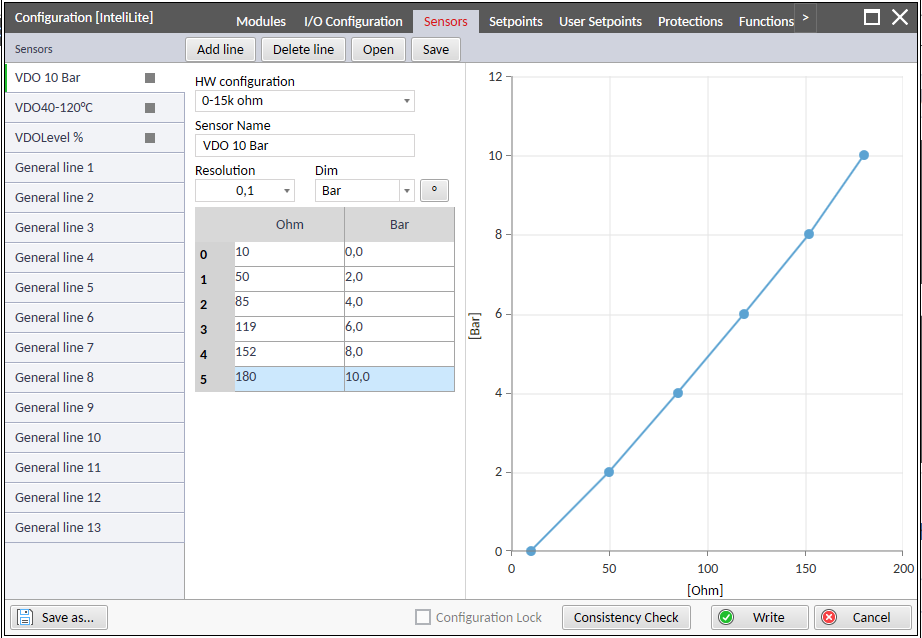

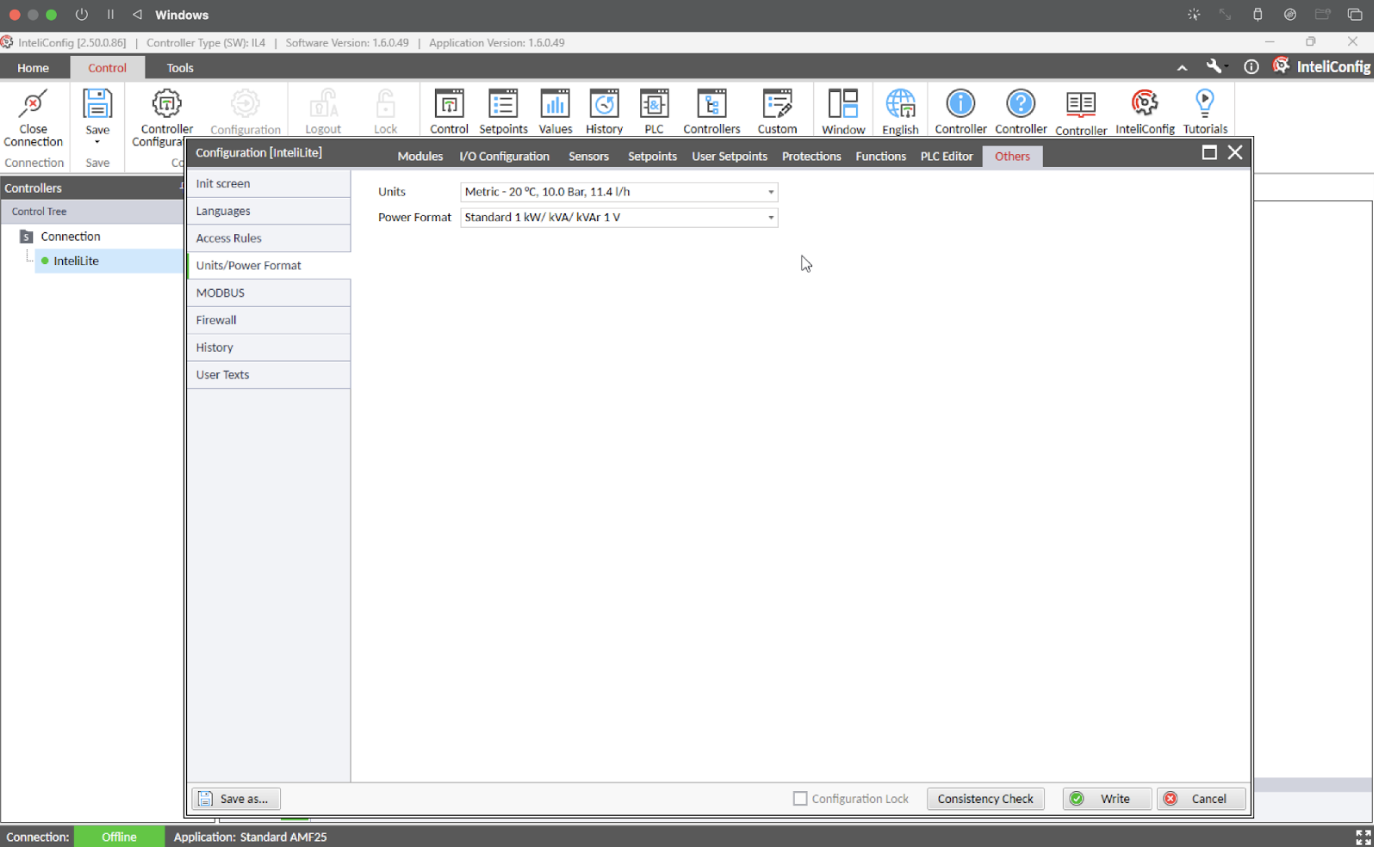

Oltre a dirigere il relè interno, la funzionalità avvio/arresto automatico può essere attivata anche per controllare direttamente i generatori Fischer Panda compatibili. Per ulteriori informazioni su come collegare i generatori Fischer Panda, consultare il capitolo Assistenza per il Generatore Fischer Panda di questo manuale.

Esistono molte varianti di cablaggio sul lato generatore, pertanto si deve consultare il manuale del proprio generatore o il fornitore per conoscere la configurazione di cablaggio remoto di partenza.

Entrare in: Impostazioni → Relè e impostare le opzioni della funzione su Avvio/arresto generatore

Relè

Dopo aver attivato questa funzione, tutte le impostazioni relative alla funzione di Avvio/arresto automatico del generatore si trovano nel menu principale alla voce: Impostazioni → Avvio/arresto generatore.

Generatori Fischer Panda

Dopo aver impostato la Modalità, tutte impostazioni diventano disponibili nel menù Avvio/arresto automatico alla fine della pagina.

Per entrare in Condizioni dal menù principale, entrare in: Impostazioni → Avvio/arresto generatore → Impostazioni → Condizioni

Per perdita di comunicazione: Se si verifica un'interruzione della comunicazione tra il Cerbo GX e l'inverter/caricabatterie VE. Bus e sono stati impostati dei parametri che dipendono da queste informazioni, è possibile scegliere tra le seguenti azioni:

Arresto del generatore quando è disponibile l'ingresso CA: Questa opzione è ideale per i sistemi di riserva in cui un Quattro ha l’alimentazione/rete elettrica collegata al terminale AC-in 1 o AC-in 2 e un Genset collegato all'altro terminale AC-in. Se questa opzione è attivata, il generatore non si arresta finché non viene ripristinata la tensione di rete dopo un guasto alla rete. Questa funzionalità non è disponibile per i Quattro collegati al VE.Can.

L’utente può impostare i seguenti parametri per far attivare un avvio/arresto automatico del generatore:

(* Il valore misurato qui sarà il consumo totale di CA del sistema).

I parametri delle condizioni possiedono la priorità data dall'ordine indicato sopra. Quando vengono raggiunte più condizioni contemporaneamente, solo la condizione con priorità più alta viene visualizzata come attiva. Tutte le condizioni attivate saranno valutate, anche se il generatore è già in funzione. Quando la condizione attiva è stata soddisfatta, un parametro non soddisfatto in una condizione a priorità inferiore manterrà il generatore in funzione.

17.6.2. Relè attivati dal SoC batteria

Utilizza il valore del SoC batteria per avviare/arrestare: Attivare o disattivare questa funzione. Avvio quando il SoC della batteria è inferiore a: Impostare il livello di esaurimento per l'avvio automatico. Avvia valore durante ore di riposo: Durante le Ore di Riposo potrebbe essere opportuno ritardare l’avvio automatico finché non possa proprio essere evitato. Se sono state definite le Ore di riposo, impostare un livello più basso e più critico di avvio automatico. Arresta quando il SoC batteria è superiore a: Impostare il livello di ricarica per l’arresto automatico. Arresta valore durante ore di riposo: Se sono state definite le Ore di riposo, impostare un livello di arresto automatico più basso, per ottenere un tempo di funzionamento del generatore più breve.

17.6.3. Relè attivati dalla Corrente Batteria

Utilizza il valore della tensione batteria per avvio/arresto: Cambiare la caratteristica da on a off. Avvia quando la tensione batteria è inferiore a: Quando si verifica una gran domanda di CA, che esaurirebbe in breve la batteria, il generatore può essere avviato automaticamente per aiutare a soddisfare tale domanda. Impostare il relativo livello della corrente. Avvia valore durante ore di riposo: Se sono state definite le Ore di riposo, impostare un valore di corrente più alto e più critico. Avvia quando si raggiunge la condizione per: Impostare un ritardo prima dell'avvio automatico. Alcuni dispositivi CA assorbono una corrente di picco elevata e di breve durata all'avvio. L'impostazione di un ritardo prima dell'avvio automatico eviterà di avviare il generatore inutilmente. Arresta quando la corrente batteria è inferiore a: Impostare la corrente per l’arresto automatico. Arresta valore durante ore di riposo: Se sono state definite le Ore di riposo, impostare un livello di corrente più alto per ottenere un tempo di funzionamento del generatore più breve. Arresta quando si raggiunge la condizione per: Impostare un ritardo per assicurare che la condizione di riduzione corrente è stabile.

17.6.4. Relè attivati dalla Tensione Batteria

• Utilizza il valore della tensione batteria per avvio/arresto: Cambiare la caratteristica da on a off.

• Avvia quando la tensione batteria è inferiore a: Quando la tensione della batteria cade al di sotto del valore inserito, il relè avvia il generatore.

• Avvia valore durante ore di riposo: Se sono state definite le Ore di riposo, inserire un valore più basso (più critico) per assicurare che il generatore si avvii automaticamente solo quando è assolutamente necessario.

• Arresta quando si raggiunge la condizione per: Questa caratteristica integra un relè prima di arrestare il generatore, una volta raggiunto il valore “stop”. Serve per assicurarsi che l’aumento di tensione è stabile.

17.6.5. Relè attivati dal carico CA

Gli attivatori di carico CA funzionano in modo simile agli altri attivatori, ma la funzione è perfezionata da un'impostazione di Misurazione. Tale impostazione è disponibile per il firmware v2.0 e successivi e ha tre valori possibili:

Consumo totale (opzione predefinita) CA totale in uscita dell'inverter Fase più alta in uscita CA dell’inverter

17.6.6. Relè attivati da Alta temperatura dell’inverter

Avvia quando scatta avviso per alta temperatura: Cambiare questa caratteristica tra on o off. Avvia quando l’avviso è attivo per: Impostare un ritardo per evitare aumenti di temperatura, che sono temporanei e causati da brevi richieste di alta CA. Dopo la disattivazione dell’avviso, arresta dopo: Impostare un ritardo per assicurarsi che la riduzione di temperatura dell’inverter, generalmente causata da una domanda di bassa potenza, è stabile.

17.6.7. Relè attivati da Sovraccarico dell'inverter:

Avvia quando scatta avviso per sovraccarico: Cambiare questa caratteristica tra on o off. Avvia quando l’avviso è attivo per: Impostare un ritardo per assicurarsi che l’avviso di sovraccarico dell'inverter non sia stato innescato da un’alta domanda di potenza CA ma di breve durata. Dopo la disattivazione dell’avviso, arresta dopo: Impostare un ritardo per assicurarsi che la riduzione di domanda di potenza CA è stabile.

17.6.8. “Test di funzionamento” automatico e periodico

Questa caratteristica consente avvii automatici del generatore periodici, come un “test di funzionamento”.

• Intervallo del test di funzionamento: Impostare l’intervallo tra test di funzionamento.

• Salta test funzionamento se è stato in funzione per: Salterà il test se durante l’intervallo tra test di funzionamento il generatore funziona per almeno lo stesso tempo necessario per eseguire il “test di funzionamento”.

• Data di avvio intervallo del test: Il contatore di “test di funzionamento” inizia a contare dalla data qui inserita. Non si eseguiranno test di funzionamento finché la data qui impostata non sia stata raggiunta.

• Ora di avvio: Ora del giorno in cui inizia il “test di funzionamento” del generatore.

• Durata test: Durata del test.

• Tieni in funzione finché la batteria è completamente carica: Attivando questa caratteristica, il “test di funzionamento” prosegue finché la batteria non è completamente carica, invece che per un periodo di tempo prestabilito.

17.6.9. Funzione di avvio manuale

Utilizzare la caratteristica Avvio manuale per avviare remotamente il generatore. Si può anche premere Start quando il generatore è già in funzione: ciò assicura che il generatore non si arresti automaticamente quando la condizione che ha provocato il suo avvio sia stata soddisfatta. In altre parole, la funzione di Avvio manuale sovrascrive i parametri di arresto automatico.

Esistono due modi per avviare manualmente il generatore:

1. Mediante il menù Avvio manuale: Entrare in Avvio/arresto generatore → Avvio manuale e selezionare il grafico per avviare il generatore.

2. Mediante il grafico della “Home page” GX del Generatore: Premere il pulsante in alto a sinistra sul Cerbo GX o sulla Consolle Remota del Cerbo GX e aprire la pagina Generatore. Poi premere il pulsante centrale. Per prima cosa, scegliere come si vuole arrestare il generatore: manualmente o inserendo un tempo di funzionamento. Dopo aver effettuato la selezione, inizia un conto alla rovescia di cinque secondi, durante il quale si può interrompere l’avvio manuale premendo il pulsante centrale.

AVVERTENZA: Se il generatore è stato avviato manualmente (in remoto) senza aver arrestato il cronometro, continuerà a funzionare finché non si prema manualmente anche il pulsante “Off”.

Il timer di arresto è disponibile per entrambi i metodi di avvio manuale da remoto del generatore e il suo utilizzo garantisce che il generatore si arresti automaticamente... e che non venga dimenticato inavvertitamente.

Tenere presente che l’arresto manuale del generatore si può eseguire solo quando è non è attiva alcuna condizione “funzionamento” non soddisfatta. Se si vuole forzare l’arresto di un generatore, per prima cosa disattivare la funzione che lo mantiene in funzionamento, oppure disattivare la funzione Avvio/arresto generatore.

17.6.10. Ore di riposo

Le Ore di riposo consentono di definire un periodo durante il quale il rumore di un generatore in funzione sarebbe molesto e di impostare valori diversi per le condizioni che causano l'avvio automatico durante questo periodo, garantendo così che il generatore si avvii solo quando è assolutamente necessario.

Nel menù principale, entrare in Impostazioni → Avvio/arresto generatore → Impostazioni, quindi attivare la funzione Ore di riposo. Definire l’ora di inizio e l’ora di termine delle Ore di riposo nei riquadri che appaiono più sotto.

Le Ore di riposo diverranno la condizione permanente (se attivata) se le ore di “avvio” e di “arresto” coincidono.

Utilizzo delle Ore di riposo come strumento per definire due serie di preferenze utente

In alternativa, la funzione Ore di riposo può essere utilizzata per definire il modo in cui si desidera che il sistema risponda a circostanze diverse, ad esempio:

• Mattina presto/SoC basso: Il SoC della batteria è spesso più basso al mattino. Se a questo si aggiunge un tempo nuvoloso, o pannelli orientati verso ovest e che tendono a funzionare meglio nel pomeriggio, si verifica una circostanza in cui il generatore può avviarsi automaticamente al mattino a causa di una condizione di basso SoC della batteria, ma più tardi, quando la giornata si schiarisce, l'energia solare viene sprecata perché il lavoro è già stato svolto dal generatore. L'impostazione della funzione Ore di riposo per coprire questo periodo, insieme a condizioni di avvio automatico più basse, contribuirà a evitare inutili avvii automatici del generatore.

• Casa di vacanza: Le case di villeggiatura abitate solo a tempo parziale registrano consumi molto più elevati quando si utilizzano. La funzione Ore di riposo può essere utilizzata per impostare parametri di avvio automatico molto più bassi quando la casa è in uso rispetto a quando è vuota. Le Ore di riposo dovrebbero essere impostate come condizione permanente (vedi sopra) durante l'occupazione; la funzione Ore di riposo può essere disattivata quando la casa è vuota.

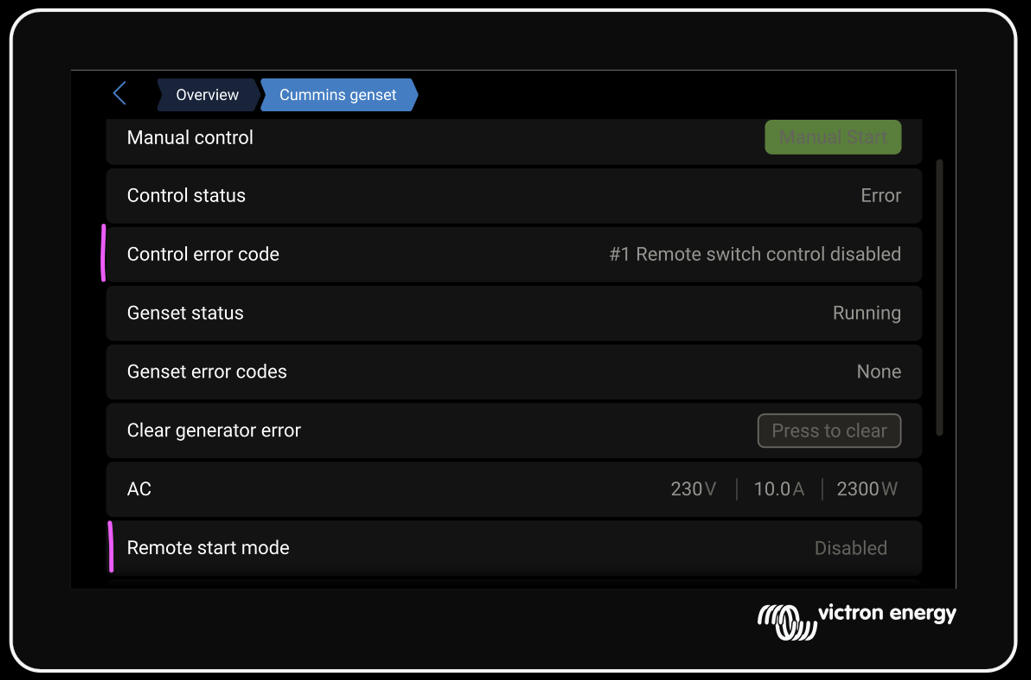

Fischer Panda: Il generatore non si avvia e appare un errore “Controllo interruttore remoto disattivato”

Attivare la funzione “Avvio automatico” nel pannello di controllo del Fischer Panda.

Fischer Panda: La funzione avvio/arresto automatico ha smesso di funzionare dopo un errore.

Assicurarsi che il problema sia stato risolto, poi cancellare l’errore e la funzione avvio/arresto automatico riprenderà a funzionare.
